Шарнирный подшипник GEH 120 ESX-2LS
Подшипник GEH 120 ESX-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 120, размер 180*210*115 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 180 мм
Наружный диаметр: 210 мм
Ширина: 115 мм
Масса: 15 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс GEH — Метрический радиальный сферический подшипник скольжения. Суффикс ES — Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника GEH 120 ESX-2LS
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер (r2 min.): 1 мм
- Материальная константа KM: 330
- dk: 250 мм
- M: 6 мм
- da min.: 130 мм
- b: 13.5 мм
- rb max.: 1 мм
- Da max.: 202.5 мм
- Da min.: 180 мм
- Размер сопряженных деталей (ra max.): 1 мм
- Размер сопряженных деталей (da max): 138.5 мм
- Размер (r1 min.): 1.1 мм
- Размеры. мм: 210x180x115
Исходные данные для расчета:
- Удельный коэффициент статической нагрузки K0: 500 н/мм²
- Удельный коэффициент динамической нагрузки K: 150 н/мм²

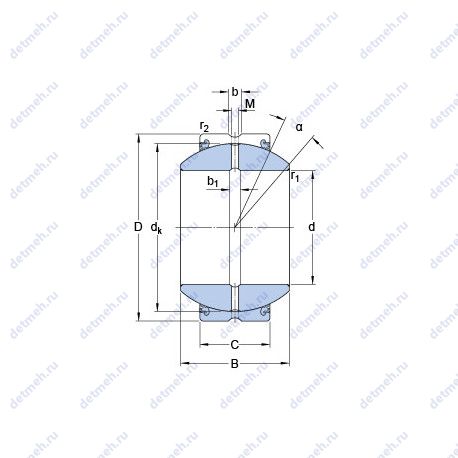

Габаритные и посадочные размеры:
- Угол наклона (α): 16°
- Ширина (высота) (B): 115 мм
- Внутренний диаметр (d): 180 мм
- Наружный диаметр (D): 210 мм
- Масса: 15 кг
- Ширина наружной обоймы (C): 70 мм
- Высота. мм: 115
- Внешний диаметр: 180 мм
- Внутренний диаметр: 210 мм
Классификация:
- Основной тип: шарнирный
- Обозначение: geh 120 esx-2ls
Пропускная способность:
- Статическая грузоподъемность (C0): 5400 кн
- Динамическая грузоподъемность (C): 1600 кн
В таблице приведены основные размеры подшипника GEH 120 ESX-2LS, технические характеристики и номинальные значения.
Таблица модификаций подшипника GEH 120 ESX-2LS
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| YRT 120 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 120 | 210 | 40 | 5.3 |
| 120TMP93 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 120 | 210 | 54 | 0 |
| GE120XDO | Метрический радиальный сферический подшипник скольжения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 210 | 115 | 15 |
| ZKLDF120 | Шарнирный подшипник. | 120 | 210 | 40 | 6 |
| GE 120GS | Метрический радиальный сферический подшипник скольжения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 120 | 210 | 115 | 15.5 |
| GEG120ES | Повышенной грузоподъемности. | 120 | 210 | 115 | 15.1 |
| 120FSH210 | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 210 | 70 | 13.47192 |
| NRT 120 A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Упорно-радиальный цилиндрический роликоподшипник.. | 120 | 210 | 12 | 5.3 |
| NRT 120 B | Упорно-радиальный цилиндрический роликоподшипник.. | 120 | 210 | 12 | 4.8 |
| GE 120 XES | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения.. | 120 | 210 | 115 | 15 |
| GEH 120 ES | Метрический радиальный сферический подшипник скольжения.. | 120 | 210 | 115 | 15 |
| GE120FW-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Механически обработанный сепаратор из стали или специального чугуна. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 120 | 210 | 115 | 14.6 |
| GE120FO-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Механически обработанный сепаратор из стали или специального чугуна. | 120 | 210 | 115 | 15.1 |
| GE 120GS-2RS | Метрический радиальный сферический подшипник скольжения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Контактные уплотнения типа RS с обеих сторон подшипника. | 120 | 210 | 115 | 15.5 |
| GEG120ES-2RS | Повышенной грузоподъемности. Контактные уплотнения типа RS с обеих сторон подшипника. | 120 | 210 | 115 | 15.1 |
| GE120XDO-2RS | Метрический радиальный сферический подшипник скольжения. Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 210 | 115 | 15 |
| GEH120ES-2LS | Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Уплотнения типа LS с двух сторон подшипника. | 120 | 210 | 115 | 15 |
| GEG120XT-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 120 | 210 | 115 | 15.1 |
| GE 120 HS-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения.. | 120 | 210 | 115 | 15.1 |
| GE 120 XES-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения.. | 120 | 210 | 115 | 15 |
| GEG 120 ET 2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Механически обработанный сепаратор из текстолита. Метрический радиальный сферический подшипник скольжения с удлиненным внутренним кольцом.. | 120 | 210 | 115 | 15 |
| GE 120 HCR-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения.. | 120 | 210 | 115 | 14.6 |
| GEH 120 ES-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. Метрический радиальный сферический подшипник скольжения.. | 180 | 210 | 115 | 15 |
| GEH 120 TXA-2LS | Уплотнения типа LS с двух сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Метрический радиальный сферический подшипник скольжения.. | 120 | 210 | 115 | 14.9 |
| GEH 120 TXG3A-2LS | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Уплотнения типа LS с двух сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Метрический радиальный сферический подшипник скольжения.. | 120 | 210 | 115 | 14.9 |
Модификации подшипника GEH 120 ESX-2LS - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
