Шарнирный подшипник GE 300 ES-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 100 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;

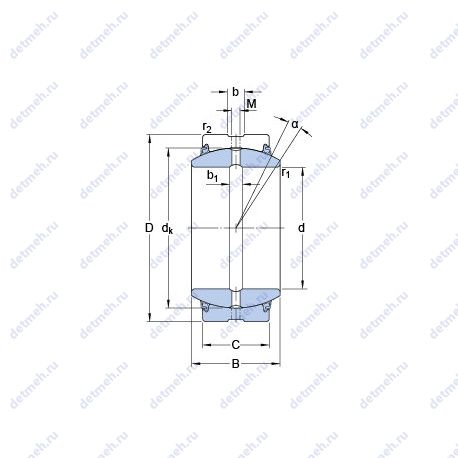

Прочие характеристики:

• Da min. - 371 мм;
• Da max. - 418.5 мм;
• rb max. - 1 мм;
• b - 15.5 мм;
• da min. - 314 мм;
• b1 - 15.5 мм;
• M - 7 мм;
• dk - 375 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Материальная константа KM - 330;
• Размеры. мм - 300x430x165, 430x300x165;
• Размер (r1 min.) - 1.1 мм;
• Размер (r2 min.) - 1.1 мм;
• Размер сопряженных деталей (da max) - 336.5 мм;

Габаритные и посадочные размеры:

• Угол наклона (α) - 7°;
• d (мм) Внутренний диаметр - 300;
• D (мм) Наружный диаметр - 430;
• m (кг) Масса - 78.5;
• В (мм) Ширина - 165;
• C (мм) Ширина наружного кольца - 120;
• Масса - 78.5 кг;
• Внутренний диаметр - 300 мм;
• Внешний диаметр - 300 мм;
• Высота. мм - 165;
• Ширина наружной обоймы (C) - 120 мм;
• Наружный диаметр (D) - 430 мм;
• Внутренний диаметр (d) - 300 мм;
• Ширина (высота) (B) - 165 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 19000;
• C (kN) Грузоподъемность динамическая - 3800;
• Динамическая грузоподъемность (C) - 3800 кн;
• Статическая грузоподъемность (C0) - 19000 кн;

Классификация:

• Обозначение - ge 300 es-2ls;
• Основной тип - шарнирный;
