Подшипник скольжения GAC 100 F
Подшипник GAC 100 F — это импортный шарнирный подшипник, обозначение основновного исполнения 100, размер 100*150*32 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс GAC — Метрический радиально-упорный сферический подшипник скольжения стальной/PTFE FRP, угловой контакт, сферическая плоскость. Суффикс F — Механически обработанный сепаратор из стали или специального чугуна
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

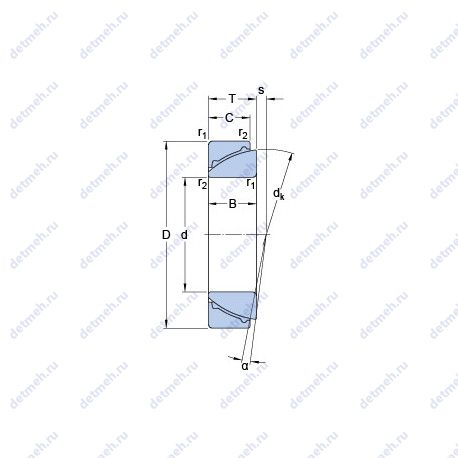

Таблица размеров и характеристик подшипника GAC 100 F
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Пропускная способность:
- Co (kN) Грузоподъемность статическая - 270;
- C (kN) Грузоподъемность динамическая - 170;
- Динамическая грузоподъемность (C) - 170 кн;
- Статическая грузоподъемность (C0) - 270 кн;
Прочие характеристики:
- s - 11.6 мм;
- db max. - 128 мм;
- dk - 141 мм;
- Материальная константа KM - 480;
- Размеры. мм - 100x150x32;
- Размер (r1 min.) - 2 мм;
- Размер (r2 min.) - 0.6 мм;
- Размер сопряженных деталей (da max) - 112 мм;
- Размер сопряженных деталей (ra max.) - 2 мм;
- Da min. - 120 мм;
- Db min. - 141 мм;
Исходные данные для расчета:
- Удельный коэффициент динамической нагрузки K - 50 н/мм²;
- Удельный коэффициент статической нагрузки K0 - 80 н/мм²;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 100;
- D (мм) Наружный диаметр - 150;
- m (кг) Масса - 2.35;
- Угол наклона (α) - 2°;
- T (мм) Высота - 32;
- Ширина (высота) (B) - 32 мм;
- Внутренний диаметр - 100 мм;
- Внешний диаметр - 150 мм;
- Высота. мм - 32;
- Ширина наружной обоймы (C) - 31 мм;
- Масса - 2.35 кг;
- Наружный диаметр (D) - 150 мм;
- Внутренний диаметр (d) - 100 мм;
- Ширина рабочая (T) - 32 мм;
Классификация:
- Обозначение - gac 100 f;
- Основной тип - шарнирный;
Производитель ROLEK
Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.
Габаритные и посадочные размеры:
- Внешний диаметр - 150 мм;
- Внутренний диаметр - 100 мм;
- Ширина - 32 мм;
- Масса - 2.35;
- r1.2 min - 2;
- C - 31;
- r3.4 min - 0.6;
В таблице приведены основные размеры подшипника GAC 100 F, технические характеристики и номинальные значения.
Таблица модификаций подшипника GAC 100 F
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| DL100 | Однорядный, однонаправленный с рифленой поверхностью качения, метрическая легкая серия. | 100 | 154 | 41.5 | 2.45 |
| GX100T | Механически обработанный сепаратор из текстолита. | 100 | 210 | 51 | 11 |
| GX100N | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 210 | 51 | 11 |
| GX100S | Шарнирный подшипник. | 100 | 210 | 51 | 10.98 |
| B100-3 | Подшипник со специальными размерами. | 100 | 140 | 18 | 0.89 |
| GW 100 | С канавкой для смазывания. | 100 | 210 | 59 | 10.9 |
| 100RF33 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 215 | 82.6 | 15.5 |
| 100RJ33 | Штампованный сепаратор из стального листа. | 100 | 215 | 82.6 | 15.5 |
| 100RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 180 | 34 | 3.8 |
| 100RU33 | Шарнирный подшипник. | 100 | 215 | 82.6 | 15.5 |
| 100RT33 | Механически обработанный сепаратор из текстолита. | 100 | 215 | 82.6 | 15.5 |
| 100RT02 | Механически обработанный сепаратор из текстолита. | 100 | 180 | 34 | 3.8 |
| 100RN33 | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 215 | 82.6 | 15.5 |
| 100RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 180 | 34 | 3.8 |
| 100RJ02 | Штампованный сепаратор из стального листа. | 100 | 180 | 34 | 3.8 |
| 100RU02 | Шарнирный подшипник. | 100 | 180 | 34 | 3.8 |
| YRT 100 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 100 | 185 | 38 | 4.1 |
| GE100SX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 150 | 32 | 2.3 |
| GAC100T | Механически обработанный сепаратор из текстолита. | 100 | 150 | 32 | 2.34 |
| GAC100N | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 150 | 32 | 2.34 |
| GAC100S | Шарнирный подшипник. | 100 | 150 | 32 | 2.34 |
| SB 100A | Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа).. | 100 | 160 | 88 | 7.42 |
| NKJS100 | Шарнирный подшипник. | 100 | 135 | 32 | 2.01 |
| SF100ES | Шарнирный подшипник. | 100 | 0 | 70 | 33.1 |
| GE100DO | Шарнирный подшипник. | 100 | 150 | 70 | 4.3 |
| GE100AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 100 | 210 | 50 | 10.9 |
| IKOS100 | Шарнирный подшипник. | 100 | 150 | 33.5 | 2 |
| 100TAF21 | Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из текстолита. | 100 | 215 | 47 | 7.41 |
| GEF100ES | Шарнирный подшипник. | 100 | 160 | 88 | 7.56 |
| GE100XDO | Метрический радиальный сферический подшипник скольжения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 160 | 85 | 6.8 |
| GE100-SW | Метрический радиальный сферический подшипник скольжения. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 100 | 150 | 30 | 2.3 |
| GEH100HT | Механически обработанный сепаратор из текстолита. | 100 | 150 | 71 | 5.07 |
| GEH100HC | Шарнирный подшипник. | 100 | 150 | 71 | 5.07 |
| ZKLDF100 | Шарнирный подшипник. | 100 | 185 | 38 | 4.5 |
| SIQ100ES | Шарнирный подшипник. | 100 | 0 | 70 | 28.4 |
| 100TMP93 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 100 | 170 | 42 | 0 |
| GE100-LO | Метрический радиальный сферический подшипник скольжения. Механически обработанный сепаратор из легкого сплава. | 100 | 150 | 100 | 4.7 |
| GE100-AX | Метрический радиальный сферический подшипник скольжения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 210 | 50 | 10.9 |
| 100TAD20 | Механически обработанный сепаратор из текстолита. | 100 | 150 | 60 | 3.32 |
| SIA100ES | Обслуживаемый наконечник штока, сферический подшипник скольжения с контактной поверхностью сталь/сталь.. | 100 | 0 | 70 | 34 |
Модификации подшипника GAC 100 F - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GAC 100 F
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SKF | GAC 100 F | 100 | 150 | 32 | ISO |
| ROLEK | GAC 100 F | 100 | 150 | 32 | ISO |
Аналог подшипника GAC 100 F — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
