Шариковый подшипник 100TAD20
Подшипник 100TAD20 — это импортный шариковый упорный подшипник, двухрядный, обозначение основновного исполнения 100, размер 100*150*60 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 60 мм
Масса: 3.32 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс T — Механически обработанный сепаратор из текстолита
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

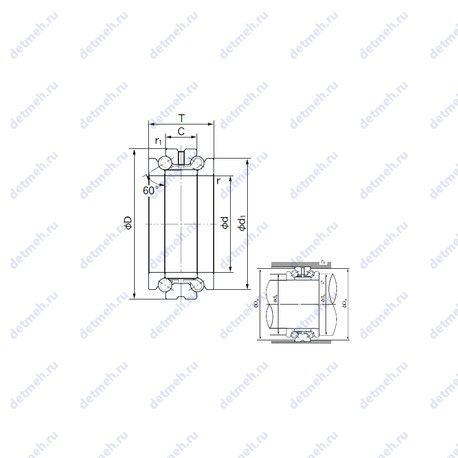

Таблица размеров и характеристик подшипника 100TAD20
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Пропускная способность:
- Грузоподъемность динамическая - 60.5 кн;
- Частота вращения предельная при жидкой смазке - 3700 об/мин;
- Частота вращения предельная при пластичной смазке - 2800 об/мин;
- Грузоподъемность статическая - 180 кн;
Прочие характеристики:
- Размер сопряженных деталей (ra1 max.) - 1;
- Размер (C) - 30 мм.;
- Размер сопряженных деталей (ra max.) - 1.5;
- Размер сопряженных деталей (Da max.) - 142;
- Размер сопряженных деталей (da min.) - 119;
- Размер (d1) - 133 мм.;
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размер (r1 min.) - 1 мм;
- Размеры. мм - 100x150x60;
Габаритные и посадочные размеры:
- Угол наклона (α) - 60°;
- Радиус наружней фаски - 1.5 мм;
- Масса - 3.32 кг;
- Ширина рабочая (T) - 60 мм;
- Высота. мм - 60;
- Внешний диаметр - 150 мм;
- Внутренний диаметр - 100 мм;
Классификация:
- Основной тип - шариковый упорный;
- Обозначение - 100tad20;
- Нагрузка - осевая;
- Тела качения - шарики;
В таблице приведены основные размеры подшипника 100TAD20, технические характеристики и номинальные значения.
Таблица модификаций подшипника 100TAD20
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| DL100 | Однорядный, однонаправленный с рифленой поверхностью качения, метрическая легкая серия. | 100 | 154 | 41.5 | 2.45 |
| GW 100 | С канавкой для смазывания. | 100 | 210 | 59 | 10.9 |
| GX100S | Шариковый упорный подшипник, двухрядный. | 100 | 210 | 51 | 10.98 |
| GX100N | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 210 | 51 | 11 |
| GX100T | Механически обработанный сепаратор из текстолита. | 100 | 210 | 51 | 11 |
| B100-3 | Подшипник со специальными размерами. | 100 | 140 | 18 | 0.89 |
| NKJS100 | Шариковый упорный подшипник, двухрядный. | 100 | 135 | 32 | 2.01 |
| 100RJ02 | Штампованный сепаратор из стального листа. | 100 | 180 | 34 | 3.8 |
| 100RF33 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 215 | 82.6 | 15.5 |
| 100RJ33 | Штампованный сепаратор из стального листа. | 100 | 215 | 82.6 | 15.5 |
| 100RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 180 | 34 | 3.8 |
| 100RU33 | Шариковый упорный подшипник, двухрядный. | 100 | 215 | 82.6 | 15.5 |
| 100RT33 | Механически обработанный сепаратор из текстолита. | 100 | 215 | 82.6 | 15.5 |
| 100RT02 | Механически обработанный сепаратор из текстолита. | 100 | 180 | 34 | 3.8 |
| 100RN33 | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 215 | 82.6 | 15.5 |
| 100RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 180 | 34 | 3.8 |
| 100RU02 | Шариковый упорный подшипник, двухрядный. | 100 | 180 | 34 | 3.8 |
| YRT 100 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 100 | 185 | 38 | 4.1 |
| SB 100A | Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа).. | 100 | 160 | 88 | 7.42 |
| GE100AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 100 | 210 | 50 | 10.9 |
| GE100DO | Шариковый упорный подшипник, двухрядный. | 100 | 150 | 70 | 4.3 |
| GAC100N | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 150 | 32 | 2.34 |
| GAC100T | Механически обработанный сепаратор из текстолита. | 100 | 150 | 32 | 2.34 |
| SF100ES | Шариковый упорный подшипник, двухрядный. | 100 | 0 | 70 | 33.1 |
| GAC100S | Шариковый упорный подшипник, двухрядный. | 100 | 150 | 32 | 2.34 |
| IKOS100 | Шариковый упорный подшипник, двухрядный. | 100 | 150 | 33.5 | 2 |
| GE100SX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 150 | 32 | 2.3 |
| GEF100ES | Шариковый упорный подшипник, двухрядный. | 100 | 160 | 88 | 7.56 |
| GEH100HC | Шариковый упорный подшипник, двухрядный. | 100 | 150 | 71 | 5.07 |
| GEH100HT | Механически обработанный сепаратор из текстолита. | 100 | 150 | 71 | 5.07 |
| SIA100ES | Обслуживаемый наконечник штока, сферический подшипник скольжения с контактной поверхностью сталь/сталь.. | 100 | 0 | 70 | 34 |
| SIQ100ES | Шариковый упорный подшипник, двухрядный. | 100 | 0 | 70 | 28.4 |
| ZKLDF100 | Шариковый упорный подшипник, двухрядный. | 100 | 185 | 38 | 4.5 |
| GX 100 F | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 210 | 51 | 11 |
| SCF100ES | Обслуживаемый наконечник штока с сварным хвостовиком, сферический подшипник скольжения с контактной поверхностью сталь/сталь.. Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. | 100 | 0 | 0 | 31.5 |
| 100TAF21 | Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из текстолита. | 100 | 215 | 47 | 7.41 |
| SA4-100B | Шариковый упорный подшипник, двухрядный. | 100 | 160 | 88 | 7.42 |
| 100TMP93 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 100 | 170 | 42 | 0 |
| SA1-100B | Шариковый упорный подшипник, двухрядный. | 100 | 150 | 70 | 4.43 |
| GEH100XT | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 100 | 150 | 71 | 5.07 |
Модификации подшипника 100TAD20 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 234420 | 100 | 150 | 60 | |||
| 234420B | 100 | 150 | 60 | |||
| 562020/GLP4 | 100 | 150 | 60 |
