Шарнирный наконечник SIR 120 ES

Подшипник SIR 120 ES — это импортный шарнирный подшипник, обозначение основновного исполнения 120, размер 120*0*85 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: LS, SKF
  3. Внутренний диаметрВнутренний диаметр: 120 мм
  4. Наружный диаметрНаружный диаметр: 0 мм
  5. ШиринаШирина: 85 мм
  6. МассаМасса: 84 кг

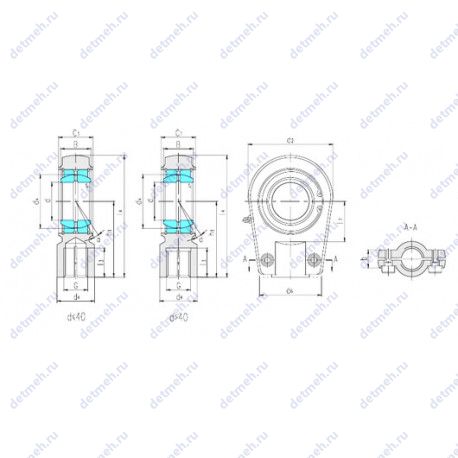

Подшипник SIR 120 ES чертеж
Чертеж подшипника SIR 120 ES

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс ES — Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Размеры и характеристики
  3. Модификации
  4. Аналоги

Таблица размеров и характеристик подшипника SIR 120 ES

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Прочие характеристики:

  • Размер (d6) - 257 мм.;
  • Размер (d2) - 340 мм.;
  • Размер (l7 min.) - 140 мм.;
  • Резьба (G) - m130×3, m24×80;
  • Размер (C1) - 90 мм.;
  • Размер (d4) - 172 мм.;
  • Размер (h1) - 310 мм.;
  • Размер (l3 min.) - 135 мм.;
  • Размер (l4 max.) - 490 мм.;
  • Размер (b) - 84 мм.;
  • Уплотнение - нет;
  • Размер (dk) - 160 мм.;

Габаритные и посадочные размеры:

  • Радиус наружней фаски - 1 мм.;
  • Внутренний диаметр - 120 мм;
  • Ширина (высота) (B) - 85 мм.;
  • Угол наклона (α) - 6°;
  • Масса - 72 кг;

Классификация:

  • Основной тип - шарнирный;
  • Обозначение - sir120es;

Пропускная способность:

  • Грузоподъемность динамическая - 950 кн;
  • Грузоподъемность статическая - 2900 кн;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

  • Размер (dk) - 160 мм.;
  • Размер (l7 min.) - 138 мм.;
  • Размер (d2 max.) - 343 мм.;
  • Размер (C1 max) - 90.5 мм.;
  • Размер (h1) - 310 мм.;
  • Размер (l4 max.) - 493 мм.;
  • Размер (l3 min.) - 135 мм.;
  • Размер (d4 max.) - 175 мм.;
  • Размер (N max) - 257 мм.;
  • Размер (N1 max) - 86 мм.;
  • Цилиндрический болт с внутренним шестигранником - m 24;
  • Момент затяжки - 670;
  • Грузоподъемность динамическая - 950 кн;
  • Уплотнение - нет;
  • Размер (B) - 85 мм.;
  • Размер (r1 min.) - 1 мм;
  • Резьба (G) - m 130x3;

Классификация:

  • Обозначение - sir 120 es;
  • Основной тип - шарнирный;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 120 мм;
  • Масса - 84 кг;
  • Угол наклона (α) - 6°;

Пропускная способность:

  • Грузоподъемность статическая - 2 450 кн;

В таблице приведены основные размеры подшипника SIR 120 ES, технические характеристики и номинальные значения.

Таблица модификаций подшипника SIR 120 ES

НомерТехнические требованияd,ммD,ммB,ммm,кг
T120Конический роликовый подшипник некоторых метрических размеров по стандарту ISO 355-1977.30.41654.74511.430.11
120W2Максимальная грузоподъемность, паз для ввода шариков.100160282.041
KGX120Шарнирный подшипник.304.8355.625.44.22
TBU120Шарнирный подшипник.120195131.3519
KBC120Шарнирный подшипник.304.8320.6757.9380.376
KFA120Шарнирный подшипник.304.8342.919.052.36
KDA120Шарнирный подшипник.304.8330.212.71.01
KDX120Шарнирный подшипник.304.8330.212.71.02
KBX120Шарнирный подшипник.304.8320.6757.9380.376
KBA120Шарнирный подшипник.304.8320.6757.9380.386
KCA120Шарнирный подшипник.304.8323.859.5250.558
KCX120Шарнирный подшипник.304.8323.859.5250.567
GX120TМеханически обработанный сепаратор из текстолита.12023053.514
GX120NКанавка под стопорное кольцо на наружном кольце подшипника.12023053.514
KAX120Шарнирный подшипник.304.8317.56.350.254
KAA120Шарнирный подшипник.304.8317.56.350.245
KDC120Шарнирный подшипник.304.8330.212.71.02
KFC120Шарнирный подшипник.304.8342.919.052.36
KCC120Шарнирный подшипник.304.8323.859.5250.567
KGC120Шарнирный подшипник.304.8355.625.44.22
GX120SШарнирный подшипник.12023053.513.97
KGA120Шарнирный подшипник.304.8355.625.44.3
KFX120Шарнирный подшипник.304.8342.919.052.36
KAC120Шарнирный подшипник.304.8317.56.350.254
KYF120Шарнирный подшипник.304.8342.919.052.22
KXC120Шарнирный подшипник.304.8323.859.5250.5
GW 120С канавкой для смазывания.1202306413
120RF92Механически обработанный сепаратор из стали или специального чугуна.12021576.212.4
120WD2NЖелоб под разрезное кольцо. Максимальная грузоподъемность, паз для ввода шариков.100160282.041
GAC120TМеханически обработанный сепаратор из текстолита.120180383.97
GAC120SШарнирный подшипник.120180383.97
GAC120NКанавка под стопорное кольцо на наружном кольце подшипника.120180383.97
YRT 120Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника..120210405.3
BA120-3Шарнирный подшипник.1202153812
BT120-1Шарнирный подшипник.120220406.77
120RF02Механически обработанный сепаратор из стали или специального чугуна.120215406.5
120RJ30Штампованный сепаратор из стального листа.120170464.2
120RJ92Штампованный сепаратор из стального листа.12021576.212.4
120RT92Механически обработанный сепаратор из текстолита.12021576.212.4
CSXD120Шарнирный подшипник.12330.212.71.02

Модификации подшипника SIR 120 ES - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника SIR 120 ES

БрендНомерd,ммD,ммB,ммСтандарт
SKFSIR 120 ES120085ISO
LSSIR 120 ES120085ISO

Аналог подшипника SIR 120 ES — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
