Роликовый подшипник NU 1096 MA

Подшипник NU 1096 MA — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 1096, размер 480*700*100 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 480 мм
Наружный диаметр: 700 мм
Ширина: 100 мм
Масса: 130 кг

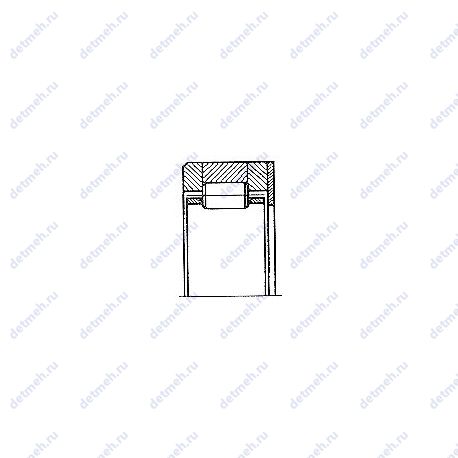

Подшипник NU 1096 MA чертеж — Чертеж подшипника NU 1096 MA

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NU — Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NU 1096 MA

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

s - 15.9 мм;
r1.2 min. - 6 мм;
Размер сопряженных деталей (db min) - 541 мм;
Da max. - 677 мм;
da min. - 503 мм;
F - 536 мм;
Pu (N) Предел усталостной прочности - 232000;
Размеры. мм - 700x480x100;
Граничная нагрузка по усталости (Pu) - 232 кн;
Размер (D1) - 620 мм;
Размер сопряженных деталей (da max) - 531 мм;
Размер сопряженных деталей (ra max.) - 5 мм;

Пропускная способность:

Номинальная частота вращения - 900 об/мин;
Предельная частота вращения - 1200 об/мин;
Co (kN) Грузоподъемность статическая - 3000;
C (kN) Грузоподъемность динамическая - 1680;
Динамическая грузоподъемность (C) - 1680 кн;
Статическая грузоподъемность (C0) - 3000 кн;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.15;

Классификация:

Нагрузка - осевая;
Тела качения - шарики;
Обозначение - nu 1096 ma;
Основной тип - шариковый упорный;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 480;
D (мм) Наружный диаметр - 700;
m (кг) Масса - 130;
В (мм) Ширина - 100;
Наружный диаметр (D) - 700 мм;
Внутренний диаметр - 700 мм;
Внешний диаметр - 480 мм;
Высота. мм - 100;
Масса - 130 кг;
Внутренний диаметр (d) - 480 мм;
Ширина (высота) (B) - 100 мм;

В таблице приведены основные размеры подшипника NU 1096 MA, технические характеристики и номинальные значения.

Таблица модификаций подшипника NU 1096 MA

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1096	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	480	700	100	124
Q1096	Роликовый радиальный цилиндрический подшипник, однорядный.	480	700	100	140
NH1096	Роликовый радиальный цилиндрический подшипник, однорядный.	480	700	100	148.5
NJ1096	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	480	700	100	137.5
NU1096	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	480	700	100	134
QJ1096	Шариковый подшипник с четырех-точечным контактом.	480	700	100	135
NUP1096	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	480	700	100	141.1
NF 1096	Внутреннем кольце с двойным фланцем, внешнее с одним..	480	700	100	132
NP 1096	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	480	700	100	132
NU1096-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	480	700	100	129
NU1096-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	480	700	100	128
NU1096-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	480	700	100	129
QJ 1096 N2MA	Шариковый подшипник с четырехточечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	480	700	100	135
NU1096-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	480	700	100	128

Модификации подшипника NU 1096 MA - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
