Роликовый подшипник NF 1096
Подшипник NF 1096 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1096, размер 480*700*100 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 480 мм
Наружный диаметр: 700 мм
Ширина: 100 мм
Масса: 132 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NF — Внутреннем кольце с двойным фланцем, внешнее с одним.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника NF 1096
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

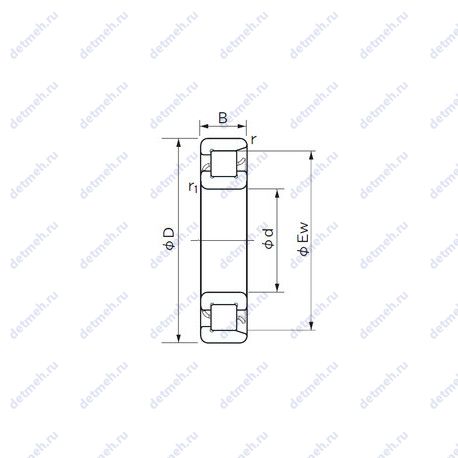

Габаритные и посадочные размеры:
- Масса: 132 кг
- Наружный диаметр (Ew): 644 мм.
- Радиус наружней фаски: 6 мм
- Ширина (высота) (B): 100 мм.
- Внешний диаметр: 644 мм
- Внутренний диаметр: 480 мм
Прочие характеристики:
- Диаметр отверстия комплекта шариков/роликов (Fw): 536 мм.
- Уплотнение: нет
- Количество дорожек качения: 1
- Размер (r1 min.): 6 мм
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 950 об/мин
- Частота вращения предельная при пластичной смазке: 780 об/мин
- Грузоподъемность статическая: 2750 кн
- Грузоподъемность динамическая: 1590 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: nf 1096
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника NF 1096, технические характеристики и номинальные значения.
Таблица модификаций подшипника NF 1096
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N1096 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 480 | 700 | 100 | 124 |
| Q1096 | Роликовый радиальный подшипник, однорядный. | 480 | 700 | 100 | 140 |
| NH1096 | Роликовый радиальный подшипник, однорядный. | 480 | 700 | 100 | 148.5 |
| NJ1096 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 480 | 700 | 100 | 137.5 |
| NU1096 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 480 | 700 | 100 | 134 |
| QJ1096 | Шариковый подшипник с четырех-точечным контактом. | 480 | 700 | 100 | 135 |
| NUP1096 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 480 | 700 | 100 | 141.1 |
| NP 1096 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 480 | 700 | 100 | 132 |
| NU1096-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 480 | 700 | 100 | 129 |
| NU1096-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 480 | 700 | 100 | 128 |
| NU 1096 MA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 480 | 700 | 100 | 130 |
| NU1096-TB-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита. | 480 | 700 | 100 | 129 |
| QJ 1096 N2MA | Шариковый подшипник с четырехточечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 480 | 700 | 100 | 135 |
| NU1096-M6E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 480 | 700 | 100 | 128 |
Модификации подшипника NF 1096 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
