Роликовый подшипник NU 1996 KMA

Подшипник NU 1996 KMA — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 1996, размер 480*650*78 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 480 мм
Наружный диаметр: 650 мм
Ширина: 78 мм
Масса: 75 кг

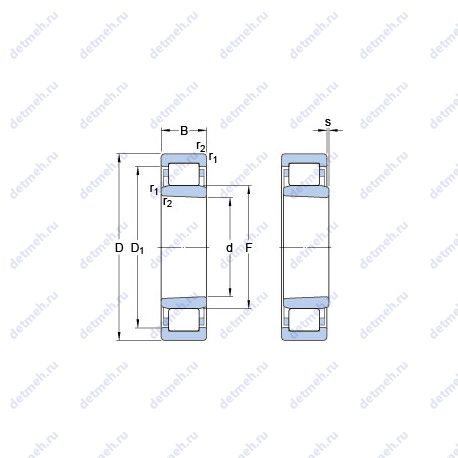

Подшипник NU 1996 KMA чертеж — Чертеж подшипника NU 1996 KMA

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NU — Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NU 1996 KMA

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

s - 6.5 мм;
r1.2 min. - 2.5 мм;
Da max. - 632 мм;
da min. - 498 мм;
F - 525 мм;
Размер сопряженных деталей (ra max.) - 4 мм;
Pu (N) Предел усталостной прочности - 183000;
Размер сопряженных деталей (da max) - 517 мм;
Размер (D1) - 592 мм;
Граничная нагрузка по усталости (Pu) - 183 кн;
Размеры. мм - 650x480x78;

Классификация:

Нагрузка - осевая;
Основной тип - шариковый упорный;
Обозначение - nu 1996 kma;
Тела качения - шарики;

Пропускная способность:

Номинальная частота вращения - 950 об/мин;
Предельная частота вращения - 950 об/мин;
Co (kN) Грузоподъемность статическая - 2240;
C (kN) Грузоподъемность динамическая - 1170;
Статическая грузоподъемность (C0) - 2240 кн;
Динамическая грузоподъемность (C) - 1170 кн;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.07;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 480;
D (мм) Наружный диаметр - 650;
m (кг) Масса - 74;
В (мм) Ширина - 78;
Ширина (высота) (B) - 78 мм;
Внутренний диаметр (d) - 480 мм;
Наружный диаметр (D) - 650 мм;
Масса - 75 кг;
Высота. мм - 78;
Внешний диаметр - 480 мм;
Внутренний диаметр - 650 мм;

В таблице приведены основные размеры подшипника NU 1996 KMA, технические характеристики и номинальные значения.

Таблица модификаций подшипника NU 1996 KMA

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1996	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	480	650	78	72.7
NF1996	Роликовый радиальный цилиндрический подшипник, однорядный.	480	650	78	78
NJ1996	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	480	650	78	74.6
NP1996	Роликовый радиальный цилиндрический подшипник, однорядный.	480	650	78	81
NU1996	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	480	650	78	72.7
NUP1996	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	480	650	78	76.5
NU1996-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	480	650	78	74.2
NU1996-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	480	650	78	77.5
NJ 1996 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	480	650	78	78
NU 1996 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	480	650	78	76
NU1996-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	480	650	78	77.5

Модификации подшипника NU 1996 KMA - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
R9605	480	650	78
