Роликовый подшипник NP1996

Подшипник NP1996 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1996, размер 480*650*78 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 480 мм
Наружный диаметр: 650 мм
Ширина: 78 мм
Масса: 81 кг

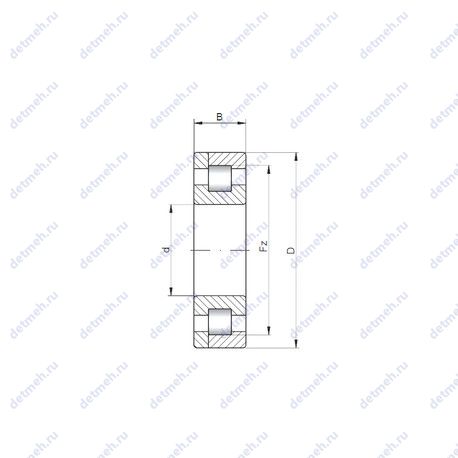

Подшипник NP1996 чертеж — Чертеж подшипника NP1996

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника NP1996

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - np1996;

Прочие характеристики:

Размеры. мм - 480x650x78;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 480 мм;
Внешний диаметр - 650 мм;
Высота. мм - 78;
Масса - 81 кг;
Ширина (высота) (B) - 78 мм;
Ширина наружной обоймы (C) - 78 мм;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - np1996;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 78 мм;
Ширина наружной обоймы (C) - 78 мм;
Масса - 81 кг;
Внутренний диаметр - 480 мм;
Внешний диаметр - 650 мм;
Высота. мм - 78;
Наружный диаметр (Ew) - 605 мм.;

Прочие характеристики:

Размеры. мм - 480x650x78;
Количество дорожек качения - 1;
Уплотнение - нет;

Пропускная способность:

Грузоподъемность динамическая - 1130 кн;
Грузоподъемность статическая - 2200 кн;
Частота вращения предельная при пластичной смазке - 750 об/мин;
Частота вращения предельная при жидкой смазке - 860 об/мин;

В таблице приведены основные размеры подшипника NP1996, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP1996

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1996	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	480	650	78	72.7
NF1996	Роликовый радиальный подшипник, однорядный.	480	650	78	78
NJ1996	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	480	650	78	74.6
NU1996	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	480	650	78	72.7
NUP1996	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	480	650	78	76.5
NU1996-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	480	650	78	74.2
NU1996-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	480	650	78	77.5
NJ 1996 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	480	650	78	78
NU 1996 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	480	650	78	76
NU 1996 KMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Коническое внутреннее отверстие, конусность 1:12. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	480	650	78	75
NU1996-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	480	650	78	77.5

Модификации подшипника NP1996 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NP1996

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	NP1996	480	650	78	ISO
ISO	NP1996	480	650	78	ISO

Аналог подшипника NP1996 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
R9605	480	650	78
