Шариковый подшипник BTM 100 ATN9/P4CDB
Подшипник BTM 100 ATN9/P4CDB — это импортный шариковый упорно-радиальный подшипник, двойной, обозначение основновного исполнения 100, размер 100*150*45 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 45 мм
Масса: 2.65 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс BTM — Подшипник со штампованным наружным кольцом, с сепаратором, с открытыми концами. Суффикс CD — Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15° Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

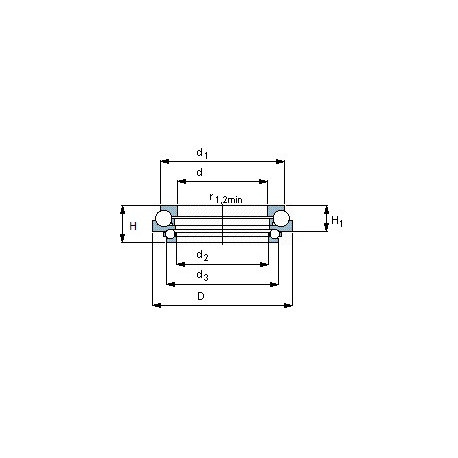

Таблица размеров и характеристик подшипника BTM 100 ATN9/P4CDB
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер сопряженных деталей (ra max.) - 1.5 мм;
- Преднатяг класса B - 1200 н;
- Преднатяг класса A - 400 н;
- количество смазки Gref - 22 cm;
- dn - 119.7 мм;
- da min. - 107 мм;
- rb max. - 1 мм;
- Da max. - 145 мм;
- r3.4 min. - 1 мм;
- r1.2 min. - 1.5 мм;
- Размер (d1) - 123 мм;
- Размер (D1) - 137.1 мм;
- H - 45 мм;
- Граничная нагрузка по усталости (Pu) - 3.8 кн;
- Размеры. мм - 100x150x45;
Пропускная способность:
- Статическая осевая жесткость при преднатяге класса B - 476 н/мкм;
- Статическая осевая жесткость при преднатяге класса A - 315 н/мкм;
- Максимальная частота вращения в воздушно-масляной смазке - 7900 мм/мин;
- Максимальная частота вращения в консистентной смазке - 6300 об/мин;
- Статическая грузоподъемность (C0) - 102 кн;
- Динамическая грузоподъемность (C) - 41.5 кн;
Классификация:
- Нагрузка - осевая;
- Основной тип - шариковый упорный;
- Обозначение - btm 100 atn9/p4cdb;
- Тела качения - шарики;
Габаритные и посадочные размеры:
- Внутренний диаметр (d) - 100 мм;
- Наружный диаметр (D) - 150 мм;
- Масса - 2.65 кг;
- Высота. мм - 45;
- Внешний диаметр - 150 мм;
- Внутренний диаметр - 100 мм;
В таблице приведены основные размеры подшипника BTM 100 ATN9/P4CDB, технические характеристики и номинальные значения.
Таблица модификаций подшипника BTM 100 ATN9/P4CDB
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| DL100 | Однорядный, однонаправленный с рифленой поверхностью качения, метрическая легкая серия. | 100 | 154 | 41.5 | 2.45 |
| B100-3 | Подшипник со специальными размерами. | 100 | 140 | 18 | 0.89 |
| GX100T | Механически обработанный сепаратор из текстолита. | 100 | 210 | 51 | 11 |
| GX100N | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 210 | 51 | 11 |
| GX100S | Шариковый упорно-радиальный подшипник, двойной. | 100 | 210 | 51 | 10.98 |
| GW 100 | С канавкой для смазывания. | 100 | 210 | 59 | 10.9 |
| 100RU02 | Шариковый упорно-радиальный подшипник, двойной. | 100 | 180 | 34 | 3.8 |
| 100RJ02 | Штампованный сепаратор из стального листа. | 100 | 180 | 34 | 3.8 |
| 100RF33 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 215 | 82.6 | 15.5 |
| 100RJ33 | Штампованный сепаратор из стального листа. | 100 | 215 | 82.6 | 15.5 |
| 100RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 180 | 34 | 3.8 |
| 100RU33 | Шариковый упорно-радиальный подшипник, двойной. | 100 | 215 | 82.6 | 15.5 |
| 100RT33 | Механически обработанный сепаратор из текстолита. | 100 | 215 | 82.6 | 15.5 |
| 100RT02 | Механически обработанный сепаратор из текстолита. | 100 | 180 | 34 | 3.8 |
| 100RN33 | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 215 | 82.6 | 15.5 |
| 100RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 180 | 34 | 3.8 |
| YRT 100 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 100 | 185 | 38 | 4.1 |
| SB 100A | Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа).. | 100 | 160 | 88 | 7.42 |
| GE100AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 100 | 210 | 50 | 10.9 |
| GE100DO | Шариковый упорно-радиальный подшипник, двойной. | 100 | 150 | 70 | 4.3 |
| GE100SX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 150 | 32 | 2.3 |
| GAC100T | Механически обработанный сепаратор из текстолита. | 100 | 150 | 32 | 2.34 |
| GAC100N | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 150 | 32 | 2.34 |
| NKJS100 | Шариковый упорно-радиальный подшипник, двойной. | 100 | 135 | 32 | 2.01 |
| GAC100S | Шариковый упорно-радиальный подшипник, двойной. | 100 | 150 | 32 | 2.34 |
| SF100ES | Шариковый упорно-радиальный подшипник, двойной. | 100 | 0 | 70 | 33.1 |
| IKOS100 | Шариковый упорно-радиальный подшипник, двойной. | 100 | 150 | 33.5 | 2 |
| 100TAD20 | Механически обработанный сепаратор из текстолита. | 100 | 150 | 60 | 3.32 |
| SA4-100B | Шариковый упорно-радиальный подшипник, двойной. | 100 | 160 | 88 | 7.42 |
| 100TAF21 | Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из текстолита. | 100 | 215 | 47 | 7.41 |
| GEH100HT | Механически обработанный сепаратор из текстолита. | 100 | 150 | 71 | 5.07 |
| GEH100HC | Шариковый упорно-радиальный подшипник, двойной. | 100 | 150 | 71 | 5.07 |
| GEH100XT | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 100 | 150 | 71 | 5.07 |
| GE100XDO | Метрический радиальный сферический подшипник скольжения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 160 | 85 | 6.8 |
| GX 100 F | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 210 | 51 | 11 |
| SCF100ES | Обслуживаемый наконечник штока с сварным хвостовиком, сферический подшипник скольжения с контактной поверхностью сталь/сталь.. Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. | 100 | 0 | 0 | 31.5 |
| SA1-100B | Шариковый упорно-радиальный подшипник, двойной. | 100 | 150 | 70 | 4.43 |
| GEF100ES | Шариковый упорно-радиальный подшипник, двойной. | 100 | 160 | 88 | 7.56 |
| SIQ100ES | Шариковый упорно-радиальный подшипник, двойной. | 100 | 0 | 70 | 28.4 |
| 100TMP93 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 100 | 170 | 42 | 0 |
Модификации подшипника BTM 100 ATN9/P4CDB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
