Шариковый подшипник BSD 45100 C
Подшипник BSD 45100 C — это импортный шариковый упорный подшипник, обозначение основновного исполнения 45100, размер 45*100*20 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 100 мм
Ширина: 20 мм
Масса: 0.77 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс BSD — Угол контакта α=60.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

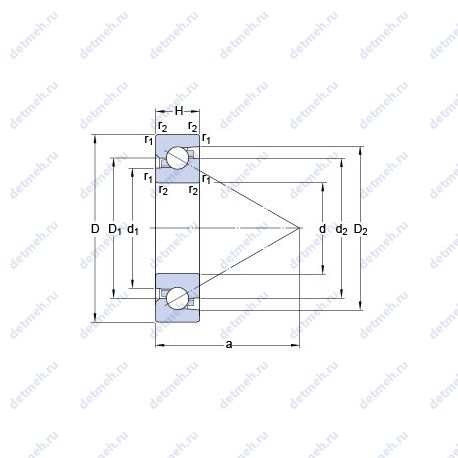

Таблица размеров и характеристик подшипника BSD 45100 C
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Db max.: 90 мм
- Размер (a): 77 мм
- Размер сопряженных деталей (db min): 59 мм
- Da max.: 90 мм
- d2: 71.5 мм
- da min.: 59 мм
- количество смазки Gref: 5.9 cm³
- r1.2 min.: 1.5 мм
- D2: 82.27 мм
- Преднатяг класса A: 5850 н
- Преднатяг класса B: 11700 н
- Момент трения. преднатяг класса A: 0.5 нм
- Момент трения. преднатяг класса B: 0.97 нм
- Максимальная осевая грузоподъемность Fa: max. 107 кн
- Размеры. мм: 45x100x20
- Граничная нагрузка по усталости (Pu): 6.7 кн
- H: 20 мм
- Размер (D1): 71.6 мм
- Размер сопряженных деталей (ra max.): 1.5 мм
- Размер (d1): 61.7 мм
Пропускная способность:
- Максимальная частота вращения в консистентной смазке: 5600 об/мин
- Максимальная частота вращения в воздушно-масляной смазке: 6700 мм/мин
- Статическая осевая жесткость. преднатяг класса A: 1470 н/мкм
- Статическая осевая жесткость. преднатяг класса B: 1870 н/мкм
- Динамическая грузоподъемность (C): 65.5 кн
- Статическая грузоподъемность (C0): 183 кн
Габаритные и посадочные размеры:
- Наружный диаметр (D): 100 мм
- Внутренний диаметр: 45 мм
- Внешний диаметр: 100 мм
- Высота. мм: 20
- Масса: 0.77 кг
- Внутренний диаметр (d): 45 мм
Классификация:
- Тела качения: шарики
- Обозначение: bsd 45100 c
- Основной тип: шариковый упорный
- Нагрузка: осевая
В таблице приведены основные размеры подшипника BSD 45100 C, технические характеристики и номинальные значения.
Таблица модификаций подшипника BSD 45100 C
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| SAC45100B | Шариковый упорный подшипник. | 45 | 100 | 20 | 0.79 |
| BSD 45100 CG | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Угол контакта α=60.. | 45 | 100 | 20 | 0.77 |
| NUTR 45100 A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Опорный ролик, игольчатого типа, с корончатым наружным диаметром с внутренним кольцом и шайбами (две дорожки цилиндрических роликов).. | 45 | 100 | 32 | 1.4 |
| PWTR 45100.2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Опорный ролик на основе двухрядного бессепараторного цилиндрического роликоподшипника с тремя бортами на наружном кольце и свободными фланцевыми кольцами с обеих сторон внутреннего кольца.. | 45 | 100 | 32 | 1.396 |
| BSD 45100 CG-2RZ | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Контактные уплотнения типа RZ с обеих сторон подшипника. Угол контакта α=60.. | 45 | 100 | 20 | 0.77 |
Модификации подшипника BSD 45100 C - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
