Шариковый подшипник BSD 45100 CG
Подшипник BSD 45100 CG — это импортный шариковый упорный подшипник, однорядный, обозначение основновного исполнения 45100, размер 45*100*20 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 100 мм
Ширина: 20 мм
Масса: 0.77 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс BSD — Угол контакта α=60. Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме)
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника BSD 45100 CG
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

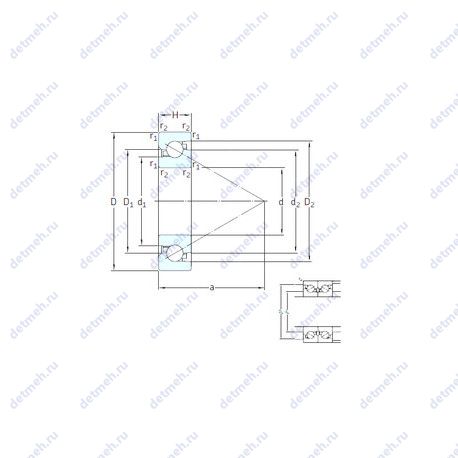

Габаритные и посадочные размеры:
- Высота (H): 20 мм.
- d (мм) Внутренний диаметр: 45
- D (мм) Наружный диаметр: 100
- m (кг) Масса: 0.77
- H (мм) Высота профиля: 20
- Масса: 0.77 кг
- Внутренний диаметр: 45 мм
- Внешний диаметр: 100 мм
- Высота. мм: 20
- Ширина наружной обоймы (C): 20 мм
- Ширина (высота) (B): 20 мм
Прочие характеристики:
- Размер сопряженных деталей (Da max.): 90
- Размер сопряженных деталей (ra max.): 1.5
- Размер (d1): 62 мм.
- Размер (a): 77 мм.
- Размер сопряженных деталей (da min.): 59
- Размер (d2): 70.5 мм.
- Размер (r2 min.): 1.5 мм
- Размер (D2): 82.3 мм.
- Pu (N) Предел усталостной прочности: 6700
- Размеры. мм: 45x100x20
- Грузоподъемность динамическая: 65.5 кн
- Граничная нагрузка по усталости (Pu): 6.7
- Количество дорожек качения: 1
- Уплотнение: нет
- Размер (D1): 71.6 мм.
- Размер (r1 min.): 1.5 мм
Классификация:
- Нагрузка: осевая
- Тела качения: шарики
- Обозначение: bsd 45100 cg
- Основной тип: шариковый упорный
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 5 600 об/мин
- Частота вращения предельная при жидкой смазке: 6 700 об/мин
- Co (kN) Грузоподъемность статическая: 183
- C (kN) Грузоподъемность динамическая: 65.5
- Грузоподъемность статическая: 183 кн
В таблице приведены основные размеры подшипника BSD 45100 CG, технические характеристики и номинальные значения.
Таблица модификаций подшипника BSD 45100 CG
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| SAC45100B | Шариковый упорный подшипник, однорядный. | 45 | 100 | 20 | 0.79 |
| BSD 45100 C | Угол контакта α=60.. | 45 | 100 | 20 | 0.77 |
| NUTR 45100 A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Опорный ролик, игольчатого типа, с корончатым наружным диаметром с внутренним кольцом и шайбами (две дорожки цилиндрических роликов).. | 45 | 100 | 32 | 1.4 |
| PWTR 45100.2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Опорный ролик на основе двухрядного бессепараторного цилиндрического роликоподшипника с тремя бортами на наружном кольце и свободными фланцевыми кольцами с обеих сторон внутреннего кольца.. | 45 | 100 | 32 | 1.396 |
| BSD 45100 CG-2RZ | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Контактные уплотнения типа RZ с обеих сторон подшипника. Угол контакта α=60.. | 45 | 100 | 20 | 0.77 |
Модификации подшипника BSD 45100 CG - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 45TAB10 | 45 | 100 | 20 | |||
| 45TAC100BDDG | 45 | 100 | 20 | |||
| 45TAC100B | 45 | 100 | 20 | |||
| BSD 45/100/S 7P62U | 45 | 100 | 20 | |||
| BSD 45/100 7P62U | 45 | 100 | 20 |
