Шариковый подшипник BSA 308 C

Подшипник BSA 308 C — это импортный шариковый упорный подшипник, обозначение основновного исполнения 308, размер 40*90*23 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: SKF
  3. Внутренний диаметрВнутренний диаметр: 40 мм
  4. Наружный диаметрНаружный диаметр: 90 мм
  5. ШиринаШирина: 23 мм
  6. МассаМасса: 0.77 кг

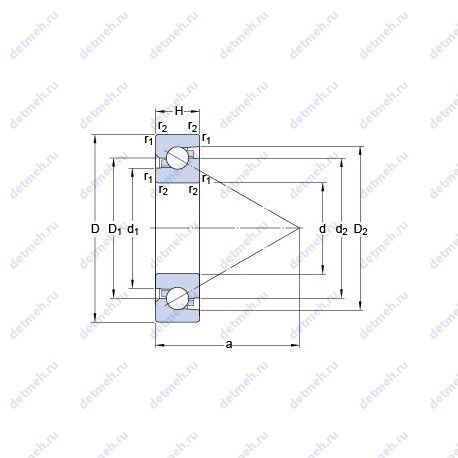

Подшипник BSA 308 C чертеж
Чертеж подшипника BSA 308 C

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица размеров и характеристик подшипника BSA 308 C

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

  • Db max. - 81 мм;
  • Размер (a) - 74 мм;
  • Размер сопряженных деталей (db min) - 53 мм;
  • Da max. - 81 мм;
  • d2 - 66.5 мм;
  • da min. - 53 мм;
  • количество смазки Gref - 6.4 cm³;
  • r1.2 min. - 1.5 мм;
  • D2 - 77.27 мм;
  • Преднатяг класса A - 5100 н;
  • Преднатяг класса B - 10200 н;
  • Момент трения. преднатяг класса A - 0.35 нм;
  • Момент трения. преднатяг класса B - 0.62 нм;
  • Максимальная осевая грузоподъемность Fa - max. 78.2 кн;
  • Размеры. мм - 40x90x23;
  • Граничная нагрузка по усталости (Pu) - 6.7 кн;
  • H - 23 мм;
  • Размер (D1) - 66.6 мм;
  • Размер сопряженных деталей (ra max.) - 1.5 мм;
  • Размер (d1) - 57.55 мм;

Пропускная способность:

  • Максимальная частота вращения в консистентной смазке - 5300 об/мин;
  • Максимальная частота вращения в воздушно-масляной смазке - 7000 мм/мин;
  • Статическая осевая жесткость. преднатяг класса A - 1340 н/мкм;
  • Статическая осевая жесткость. преднатяг класса B - 1710 н/мкм;
  • Динамическая грузоподъемность (C) - 67 кн;
  • Статическая грузоподъемность (C0) - 180 кн;

Габаритные и посадочные размеры:

  • Наружный диаметр (D) - 90 мм;
  • Внутренний диаметр - 40 мм;
  • Внешний диаметр - 90 мм;
  • Высота. мм - 23;
  • Масса - 0.77 кг;
  • Внутренний диаметр (d) - 40 мм;

Классификация:

  • Тела качения - шарики;
  • Обозначение - bsa 308 c;
  • Основной тип - шариковый упорный;
  • Нагрузка - осевая;

В таблице приведены основные размеры подшипника BSA 308 C, технические характеристики и номинальные значения.

Таблица модификаций подшипника BSA 308 C

НомерТехнические требованияd,ммD,ммB,ммm,кг
308Основное исполнение.4090230.64
Q308Шариковый упорный подшипник.4090230.8
UK308Шариковый упорный подшипник.4090350.8
N 308Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.409023662
N308EШариковый упорный подшипник.4090230.657
UC308Шариковый упорный подшипник.4090521
308-ZЗащитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.4090230.64
CS308Шариковый упорный подшипник.4090230.62
NH308Шариковый упорный подшипник.4090300.752
EX308Шариковый упорный подшипник.409057.11.08
BL 308Узел плавающих подшипников..4090230.685
NF 308Внутреннем кольце с двойным фланцем, внешнее с одним..4090230.65
NJ 308Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.4090230.65
NU 308Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.4090230.65
NF308EШариковый упорный подшипник.4090230.709
NJ308EШариковый упорный подшипник.4090230.665
308-2ZЗащитные металлические шайбы типа Z с двух сторон подшипника.4090230.645
NU308EШариковый упорный подшипник.4090230.664
308 NRКанавка во внешнем кольце, но без стопорного кольца.4090230.69
QJ 308Шариковый подшипник с четырех-точечным контактом.4090230.78
RUS308Шариковый упорный подшипник.53.590230.48
NJK308Шариковый упорный подшипник.4090230.69
NP 308Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..4090230.739
NJ308RОднорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.4090230.664
NU308RОднорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.4090230.664
W308PPШирокий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.409036.531.021
W308KLLШирокий, однорядный с одинаковой внутренней и внешней шириной. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.409036.531.021
UC308D1Шариковый упорный подшипник.4090520.96
UK308L3Механически обработанный сепаратор из легкого сплава.4090350.8
UC308L3Механически обработанный сепаратор из легкого сплава.4090521
UK308D1Шариковый упорный подшипник.4090341.02
UC308G2Нормальный осевой зазор у одно­рядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).4090520.96
UK308+HШариковый упорный подшипник.3590461.03
NU308EMОднорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.4090230
NJ308EMОднорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.4090230
EX308G2Нормальный осевой зазор у одно­рядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).409057.11.08
W308PPGШирокий, однорядный с одинаковой внутренней и внешней шириной. Нормальный осевой зазор у одно­рядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Контактные уплотнения с двух сторон у опорных роликов.409036.531.021
NJ308FMОднорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из стали или специального чугуна.4090230
NUP 308Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.4090230.665
NUP308EШариковый упорный подшипник.409023694

Модификации подшипника BSA 308 C - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
