Шариковый подшипник 1305 ETN9

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Размер (d2) - 37.8 мм.;
• Размер (r2 min.) - 1.1 мм;
• Размер сопряженных деталей (Da max.) - 55;
• Размер сопряженных деталей (ra max.) - 1.1;
• Размер сопряженных деталей (da min.) - 32;
• Размер (r1 min.) - 1.1 мм;
• Pu (N) Предел усталостной прочности - 280;
• Размеры. мм - 25x62x17;
• Грузоподъемность динамическая - 19 кн;
• Граничная нагрузка по усталости (Pu) - 0.28;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (D1) - 52.5 мм.;

Классификация:

• Нагрузка - радиальная;
• Тип - сферический;
• Тела качения - шарики;
• Обозначение - 1305etn9, 1305 etn9;
• Основной тип - шариковый радиальный сферический;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.28;
• Расчетный коэффициент (Y0) - 2.5;
• Расчетный коэффициент (Y1) - 2.2;
• Расчетный коэффициент (Y2) - 3.5;
• Расчетный коэффициент (kr) - 0.04;

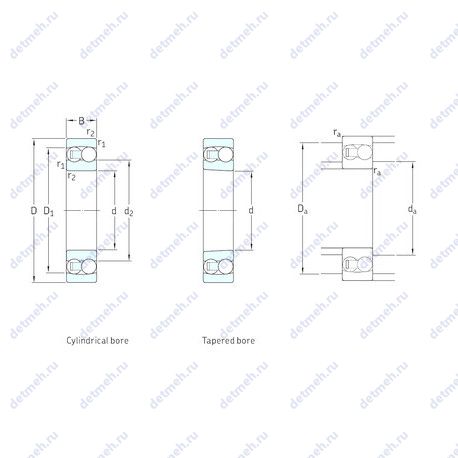

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 25;
• D (мм) Наружный диаметр - 62;
• m (кг) Масса - 0.26;
• В (мм) Ширина - 17;
• Масса - 0.26 кг;
• Внутренний диаметр - 25 мм;
• Внешний диаметр - 62 мм;
• Высота. мм - 17;
• Ширина наружной обоймы (C) - 17 мм;
• Ширина (высота) (B) - 17 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 5.4;
• C (kN) Грузоподъемность динамическая - 19;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 12000;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 9500;
• Грузоподъемность статическая - 5.4 кн;
• Частота вращения номинальная - 22000 об/мин;
• Частота вращения предельная - 15000 об/мин;
