Шариковый подшипник 1305 KTN9

Подшипник 1305 KTN9 — это импортный шариковый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 1305, размер 25*62*17 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 25 мм
Наружный диаметр: 62 мм
Ширина: 17 мм
Масса: 0.26 кг

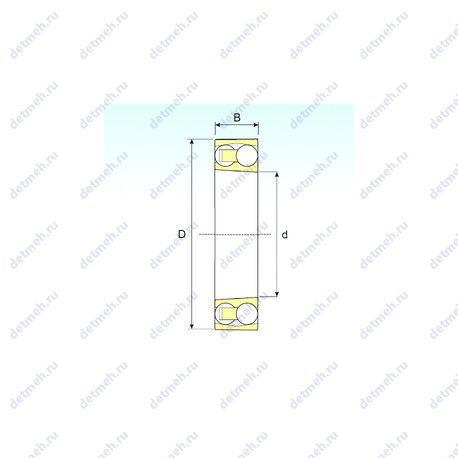

Подшипник 1305 KTN9 чертеж — Чертеж подшипника 1305 KTN9

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 1305 KTN9

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 17 мм;
Масса - 0.26 кг;
Ширина наружной обоймы (C) - 17 мм;
Высота. мм - 17;
Внешний диаметр - 62 мм;
Внутренний диаметр - 25 мм;

Классификация:

Тип - сферический;
Основной тип - шариковый радиальный сферический;
Обозначение - 1305 ktn9;
Нагрузка - радиальная;
Тела качения - шарики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 25x62x17;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 13500 об/мин;
Частота вращения предельная при пластичной смазке - 11475 об/мин;
Грузоподъемность статическая - 5.29 кн;
Грузоподъемность динамическая - 18.62 кн;

В таблице приведены основные размеры подшипника 1305 KTN9, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1305 KTN9

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1305	Основное исполнение.	25	62	17	0.257
1305S	Шариковый радиальный сферический подшипник, двухрядный.	25	62	17	0.255
1305 K	Коническое внутреннее отверстие, конусность 1:12.	25	62	17	0.26
1305SK	Коническое внутреннее отверстие, конусность 1:12.	25	62	17	0.255
1305G15	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	62	17	0.25
1305-TVH	Твердая клетка из полиамида, армированного стекловолокном PA66.	25	62	17	0.258
1305 TN9	Литой сепаратор из стекло-наполненного полиамида.	25	62	17	0.26
1305KG15	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12.	25	62	17	0.26
1305 ETN9	Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	25	62	17	0.26
1305K+H305	Коническое внутреннее отверстие, конусность 1:12.	25	62	17	0.26
1305 EKTN9	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	25	62	17	0.26
1305-K-TVH-C3	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	25	62	17	0.254
1305 KTN9+H305	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	20	62	17	0.33
1305 EKTN9 + H 305	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	20	62	17	0.33
1305-K-TVH-C3 + H305	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	25	62	17	0.254

Модификации подшипника 1305 KTN9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
2205 EKTN9	25	62	17		Проточка на внешнем кольце для смазки
