Шариковый подшипник 1302 ETN9

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Размер (d2) - 23.9 мм.;
• Размер (r2 min.) - 1 мм;
• Размер сопряженных деталей (Da max.) - 36.4;
• Размер сопряженных деталей (ra max.) - 1;
• Размер сопряженных деталей (da min.) - 20.6;
• Размер (r1 min.) - 1 мм;
• Pu (N) Предел усталостной прочности - 140;
• Размеры. мм - 15x42x13;
• Грузоподъемность динамическая - 10.8 кн;
• Граничная нагрузка по усталости (Pu) - 0.14;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (D1) - 35.3 мм.;

Классификация:

• Нагрузка - радиальная;
• Тип - сферический;
• Тела качения - шарики;
• Обозначение - 1302etn9, 1302 etn9;
• Основной тип - шариковый радиальный сферический;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.31;
• Расчетный коэффициент (Y0) - 2.2;
• Расчетный коэффициент (Y1) - 2;
• Расчетный коэффициент (Y2) - 3.1;
• Расчетный коэффициент (kr) - 0.04;

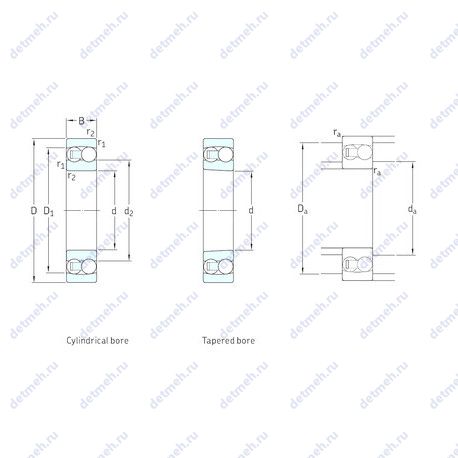

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 15;
• D (мм) Наружный диаметр - 42;
• m (кг) Масса - 0.094;
• В (мм) Ширина - 13;
• Масса - 0.094 кг;
• Внутренний диаметр - 15 мм;
• Внешний диаметр - 42 мм;
• Высота. мм - 13;
• Ширина наружной обоймы (C) - 13 мм;
• Ширина (высота) (B) - 13 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 2.6;
• C (kN) Грузоподъемность динамическая - 10.8;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 20000;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 17000;
• Грузоподъемность статическая - 2.6 кн;
• Частота вращения номинальная - 34000 об/мин;
• Частота вращения предельная - 24000 об/мин;
