Шариковый подшипник 1302 TN9

Подшипник 1302 TN9 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1302, размер 15*42*13 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 15 мм
Наружный диаметр: 42 мм
Ширина: 13 мм
Масса: 0.094 кг

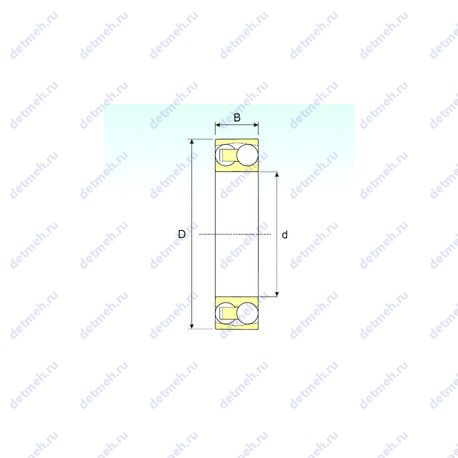

Подшипник 1302 TN9 чертеж — Чертеж подшипника 1302 TN9

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 1302 TN9

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 13 мм;
Масса - 0.094 кг;
Ширина наружной обоймы (C) - 13 мм;
Высота. мм - 13;
Внешний диаметр - 42 мм;
Внутренний диаметр - 15 мм;

Классификация:

Тип - сферический;
Основной тип - шариковый радиальный сферический;
Обозначение - 1302 tn9;
Нагрузка - радиальная;
Тела качения - шарики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 15x42x13;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 21600 об/мин;
Частота вращения предельная при пластичной смазке - 18360 об/мин;
Грузоподъемность статическая - 2.55 кн;
Грузоподъемность динамическая - 10.58 кн;

В таблице приведены основные размеры подшипника 1302 TN9, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1302 TN9

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1302	Основное исполнение.	15	42	13	0.16
1302S	Шариковый сферический подшипник, двухрядный.	15	42	13	0.093
1302G14	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	15	42	13	0.1
1302 ETN9	Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	15	42	13	0.094

Модификации подшипника 1302 TN9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
