Шариковый подшипник 11205 ETN9

Подшипник 11205 ETN9 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 11205, размер 25*52*44 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: SKF
  3. Внутренний диаметрВнутренний диаметр: 25 мм
  4. Наружный диаметрНаружный диаметр: 52 мм
  5. ШиринаШирина: 44 мм
  6. МассаМасса: 0.22 кг

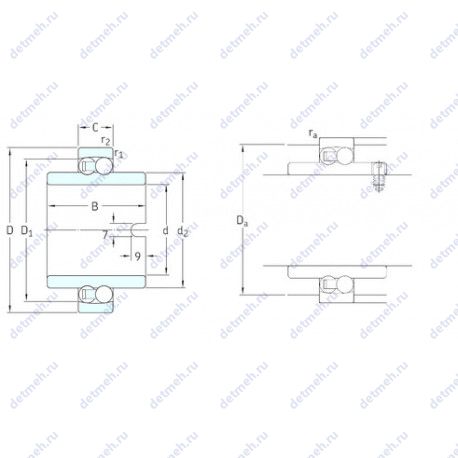

Подшипник 11205 ETN9 чертеж
Чертеж подшипника 11205 ETN9

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида Суффикс E — Канавка во внешнем кольце, но без стопорного кольца

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица размеров и характеристик подшипника 11205 ETN9

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

  • Расчетный коэффициент (kr) - 0.04;
  • Расчетный коэффициент (e) - 0.28;
  • Расчетный коэффициент (Y0) - 2.5;
  • Расчетный коэффициент (Y1) - 2.2;
  • Расчетный коэффициент (Y2) - 3.5;

Прочие характеристики:

  • Размер (r1 min.) - 1 мм;
  • Размер (r2 min.) - 1 мм;
  • Размер сопряженных деталей (Da max.) - 46.4;
  • Размер сопряженных деталей (ra max.) - 1;
  • Размер (D1) - 45.6 мм.;
  • Размер (d2) - 33.3 мм.;
  • Pu (N) Предел усталостной прочности - 210;
  • Размеры. мм - 25x52x44;
  • Грузоподъемность динамическая - 14.3 кн;
  • Граничная нагрузка по усталости (Pu) - 0.21;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;

Классификация:

  • Нагрузка - радиальная;
  • Тип - сферический;
  • Тела качения - шарики;
  • Обозначение - 11205etn9, 11205 etn9;
  • Основной тип - шариковый радиальный сферический;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 25;
  • D (мм) Наружный диаметр - 52;
  • m (кг) Масса - 0.22;
  • В (мм) Ширина - 44;
  • Ширина наружной обоймы (C) - 15 мм;
  • Внутренний диаметр - 25 мм;
  • Внешний диаметр - 52 мм;
  • Высота. мм - 44;
  • Масса - 0.22 кг;
  • Ширина (высота) (B) - 44 мм.;

Пропускная способность:

  • Co (kN) Грузоподъемность статическая - 4;
  • C (kN) Грузоподъемность динамическая - 14.3;
  • Грузоподъемность статическая - 4 кн;
  • Частота вращения предельная - 8000 об/мин;

В таблице приведены основные размеры подшипника 11205 ETN9, технические характеристики и номинальные значения.

Таблица модификаций подшипника 11205 ETN9

НомерТехнические требованияd,ммD,ммB,ммm,кг
11205Основное исполнение.2552440.22
11205G15Нормальный осевой зазор у одно­рядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).2552440.22
11205-TVHТвердая клетка из полиамида, армированного стекловолокном PA66.2552440.226
11205 TN9Литой сепаратор из стекло-наполненного полиамида.2552440.22

Модификации подшипника 11205 ETN9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
