Подшипник 11205 TN9 ISO
Модификация 11205 TN9 — это импортный шариковый сферический подшипник, двухрядный, основное конструктивное исполнение - 11205.
Размер подшипника: 25*52*44 мм.
Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 25 мм
Наружный диаметр: 52 мм
Ширина: 44 мм
Масса: 0.22 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 11205 TN9
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 11205 | Основное исполнение. | 25 | 52 | 44 | 0.22 |
| 11205-TVH | Твердая клетка из полиамида, армированного стекловолокном PA66 | 25 | 52 | 44 | 0.226 |
| 11205 ETN9 | 25 | 52 | 44 | 0.22 | |
| 11205G15 | 25 | 52 | 44 | 0.22 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 11205 TN9
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 11205 | 25 | 52 | 44 | |||
| 11205-TVH | 25 | 52 | 44 | |||
| 11205 ETN9 | 25 | 52 | 44 | |||
| 11205G15 | 25 | 52 | 44 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 11205 TN9
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ISB
ISB — ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Обозначение - 11205 tn9;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 25x52x15;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер (d2) - 33.3 мм.;

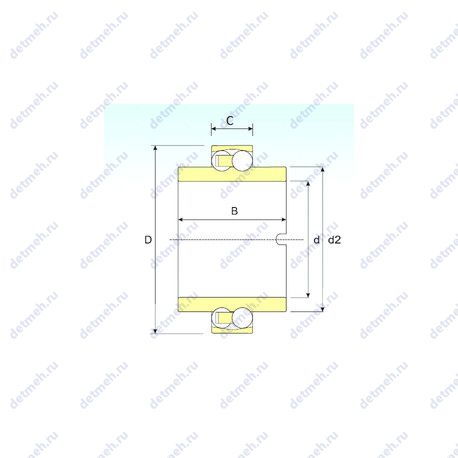

Габаритные и посадочные размеры:
- Внутренний диаметр - 25 мм;
- Внешний диаметр - 52 мм;
- Высота. мм - 15;
- Ширина (высота) (B) - 15 мм;
- Ширина наружной обоймы (C) - 44 мм;
- Масса - 0.22 кг;
Пропускная способность:
- Грузоподъемность динамическая - 14.01 кн;
- Грузоподъемность статическая - 3.92 кн;
- Частота вращения предельная - 7600 об/мин;
