Подшипник сферический 11210 TN9

Импортный сферический подшипник с маркировкой 11210 TN9.
Двухрядный, 11210 - Основное конструктивное исполнение.
Размер подшипника: 50*90*58 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: ISB,SKF
  3. Внутренний диаметрВнутренний диаметр: 50 мм
  4. Наружный диаметрНаружный диаметр: 90 мм
  5. ШиринаШирина: 58 мм
  6. МассаМасса: 0.85 кг

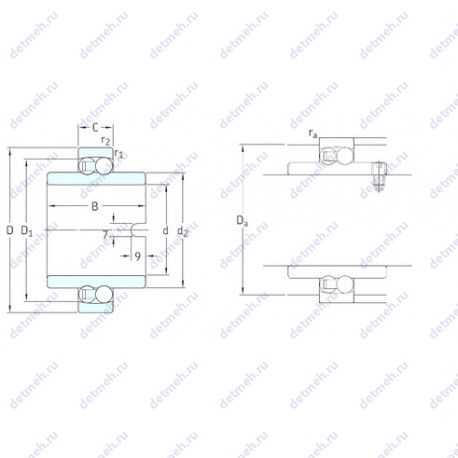

Чертеж подшипника 11210 TN9
Чертеж подшипника 11210 TN9

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вас интересует покупка подшипника 11210 TN9, его цена, наличие, срок поставки, модификации и аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Модификации
  3. Взаимозаменяемости
  4. Размеры и характеристики

Таблица модификаций подшипника 11210 TN9

НомерТехнические требованияd,ммD,ммB,ммm,кг
112105090580.85
11210-TVH5090580.866
11210G155090580.85
Что такое модификация подшипника?

Модификации подшипника 11210 TN9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 11210 TN9

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
11210509058
11210-TVH509058
11210G15509058
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость подшипника 11210 TN9 делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 11210 TN9

В таблице приведены основные размеры подшипника 11210 TN9, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель SKF — подшипник 11210 TN9

Классификация:

Основной тип — шариковый радиальный сферический

Тела качения — шарики

Обозначение — 11210tn9, 11210 tn9

Нагрузка — радиальная

Тип — сферический

Прочие характеристики:

Размеры. мм — 50x90x58

Грузоподъемность динамическая — 26.5 кн

Граничная нагрузка по усталости (Pu) — 0.475

Количество дорожек качения — 2

Уплотнение — нет

Размер (D1) — 78.7 мм.

Размер (r1 min.) — 1.1 мм

Размер (r2 min.) — 1.1 мм

Размер сопряженных деталей (Da max.) — 83

Размер сопряженных деталей (ra max.) — 1.1

Размер (d2) — 62.7 мм.

Pu (N) Предел усталостной прочности — 420

Габаритные и посадочные размеры:

Внутренний диаметр — 50 мм

Внешний диаметр — 90 мм

Высота. мм — 58

Ширина наружной обоймы (C) — 20 мм

Масса — 0.85 кг

Ширина (высота) (B) — 58 мм.

d (мм) Внутренний диаметр — 50

D (мм) Наружный диаметр — 90

m (кг) Масса — 0.85

В (мм) Ширина — 58

Пропускная способность:

Грузоподъемность статическая — 9.15 кн

Частота вращения предельная — 4300 об/мин

Co (kN) Грузоподъемность статическая — 8.15

C (kN) Грузоподъемность динамическая — 22.9

Исходные данные для расчета:

Расчетный коэффициент (e) — 0.21

Расчетный коэффициент (Y0) — 3.2

Расчетный коэффициент (Y1) — 3

Расчетный коэффициент (Y2) — 4.6

Расчетный коэффициент (kr) — 0.04

Краткая информация о бренде SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Производитель ISB — подшипник 11210 TN9

Классификация:

Основной тип — шариковый радиальный сферический

Тела качения — шарики

Нагрузка — радиальная

Обозначение — 11210 tn9

Тип — сферический

Прочие характеристики:

Размеры. мм — 50x90x20

Количество дорожек качения — 2

Уплотнение — нет

Размер (d2) — 62.7 мм.

Габаритные и посадочные размеры:

Внутренний диаметр — 50 мм

Внешний диаметр — 90 мм

Высота. мм — 20

Ширина (высота) (B) — 20 мм

Ширина наружной обоймы (C) — 58 мм

Масса — 0.85 кг

Пропускная способность:

Грузоподъемность динамическая — 22.44 кн

Грузоподъемность статическая — 7.99 кн

Частота вращения предельная — 4085 об/мин

Краткая информация о бренде ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
