Подшипник 11210-TVH ISO
Модификация 11210-TVH — это импортный сферический подшипник, двухрядный, основное конструктивное исполнение - 11210.
Размер подшипника: 50*90*58 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 50 мм
Наружный диаметр: 90 мм
Ширина: 58 мм
Масса: 0.866 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 11210-TVH
Суффикс TVH — Твердая клетка из полиамида, армированного стекловолокном PA66
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 11210-TVH
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 11210-TVH
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 11210-TVH
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель FAG
FAG — Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG , которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 11210-tvh;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 50x90x58;
- Количество дорожек качения - 2;
- Размер (d1) - 62.7 мм.;
- Размер сопряженных деталей (ra max.) - 1;
- Граничная нагрузка по усталости (Pu) - 500;
- Уплотнение - нет;
- Размер (D1) - 77.6 мм.;
- Размер сопряженных деталей (Da max.) - 83;

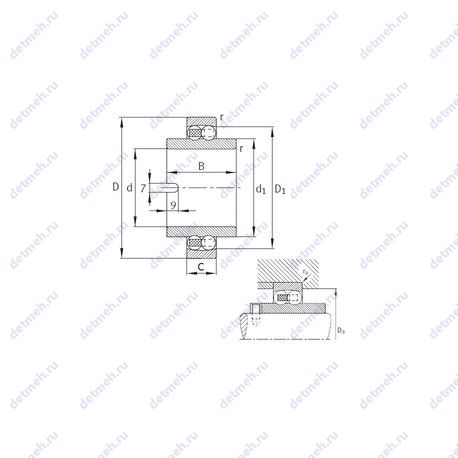

Габаритные и посадочные размеры:
- Внутренний диаметр - 50 мм;
- Внешний диаметр - 90 мм;
- Высота. мм - 58;
- Ширина (высота) (B) - 58 мм;
- Ширина наружной обоймы (C) - 20 мм;
- Масса - 0.866 кг;
- Радиус наружней фаски - 1.1 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 22.9 кн;
- Грузоподъемность статическая - 8 кн;
- Частота вращения предельная - 5 600 об/мин;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.2;
- Расчетный коэффициент (Y0) - 3.32;
- Расчетный коэффициент (Y1) - 3.17;
- Расчетный коэффициент (Y2) - 4.9;
