Шариковый подшипник YSP 205-100 SB-2F

Подшипник YSP 205-100 SB-2F — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 205, размер 25.4*52*15 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 25.4 мм
Наружный диаметр: 52 мм
Ширина: 15 мм
Масса: 0.18 кг

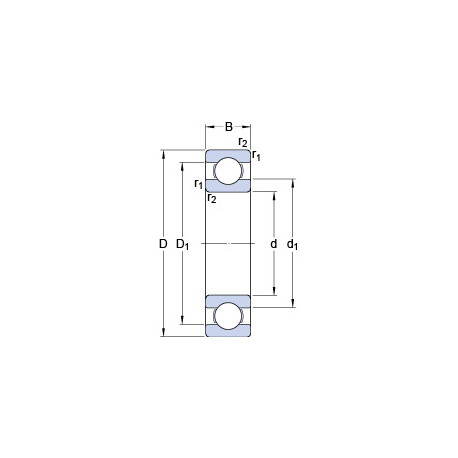

Подшипник YSP 205-100 SB-2F чертеж — Чертеж подшипника YSP 205-100 SB-2F

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс YSP — Подшипник с фиксацией методом SKF ConCentra, внутреннее кольцо, симметрично удлинённое с обеих сторон. Суффикс 2F — Масло-отражательные кольца с обеих сторон у подшипников типа Y

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника YSP 205-100 SB-2F

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

Динамическая грузоподъемность (C) - 14 кн;
Предельная частота вращения - 7000 об/мин;
Статическая грузоподъемность (C0) - 7.8 кн;

Прочие характеристики:

Соответствующий монтажный комплект - 626830;
Резьба установочного винта G2 - m5;
Рекомендуемый крутящий момент затяжки для установочного винта - 4.2 нм;
Размер шестигранного ключа для установочного винта Н - 2.5 мм;
s1 - 21 мм;
B1 - 33 мм;
d2 - 41.7 мм;
Размер (d1) - 33.74 мм;
Граничная нагрузка по усталости (Pu) - 0.335 кн;
Размеры. мм - 52x25.4x33;

Исходные данные для расчета:

Расчетный коэффициент (f0) - 14;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - ysp 205-100 sb-2f;
Тела качения - шарики;

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 25.4 мм;
Наружный диаметр (D) - 52 мм;
Масса - 0.18 кг;
Ширина наружной обоймы (C) - 15 мм;
Высота. мм - 33;
Внешний диаметр - 25.4 мм;
Внутренний диаметр - 52 мм;

В таблице приведены основные размеры подшипника YSP 205-100 SB-2F, технические характеристики и номинальные значения.

Таблица модификаций подшипника YSP 205-100 SB-2F

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
205W	Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков.	25	52	15	0.141
205К	Только для внутреннего и наружного колец.	25	52	15	0.127
Q205	Шариковый радиальный подшипник.	25	52	15	0.162
N 205	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	25	52	15	127
EX205	Шариковый радиальный подшипник.	25	52	44.3	0.25
ES205	Шариковый радиальный подшипник.	25	52	30.9	0.19
CS205	Шариковый радиальный подшипник.	25	52	15	0.13
N205E	Шариковый радиальный подшипник.	25	52	15	0.132
US205	Шариковый радиальный подшипник.	25	52	15	0.17
UB205	Шариковый радиальный подшипник.	25	52	27	0.17
ER205	Шариковый радиальный подшипник.	25	52	34.1	0.27
RB205	Шариковый радиальный подшипник.	25	52	34.1	0.26
NA205	Игольчатый роликовый подшипник с размерами по ISO 15.	25	52	34.9	0.25
FD205	Шариковый радиальный подшипник.	25	52	21.5	0.2
NH205	Шариковый радиальный подшипник.	25	52	18	0.152
UK205	Шариковый радиальный подшипник.	20	52	21	0.25
SA205	Шариковый радиальный подшипник.	25	52	21	0.22
UC205	Шариковый радиальный подшипник.	25	52	34.1	0.2
SB205	Шариковый радиальный подшипник.	25	52	27	0.18
BL 205	Узел плавающих подшипников..	25	52	15	0.133
SUC205	Шариковый радиальный подшипник.	25	52	34.1	0
W205PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	25	52	20.62	0.177
CUS205	Шариковый радиальный подшипник.	25	52	15	0.17
CUC205	Шариковый радиальный подшипник.	25	52	17	0.21
CES205	Шариковый радиальный подшипник.	25	52	31	0.19
CEX205	Шариковый радиальный подшипник.	25	52	44.4	0.25
YET205	Шариковый радиальный подшипник.	25	52	31	0.18
YAT205	Шариковый радиальный подшипник.	25	52	27.2	0.14
MUC205	Шариковый радиальный подшипник.	25	52	34	0.19
SA205F	Механически обработанный сепаратор из стали или специального чугуна.	25	52	21.5	0.23
BNT205	Шариковый радиальный подшипник.	25	52	15	0.127
QJ 205	Шариковый подшипник с четырех-точечным контактом.	25	52	15	0.16
RUS205	Шариковый радиальный подшипник.	25	52	15	0.1
NU205R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	25	52	15	0.138
NF205E	Шариковый радиальный подшипник.	25	52	15	0.142
NJ205E	Шариковый радиальный подшипник.	25	52	15	0.137
NU 205	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	25	52	15	0.13
NU205E	Шариковый радиальный подшипник.	25	52	15	134
NJ 205	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	25	52	15	0.13
NP 205	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	25	52	15	0.148

Модификации подшипника YSP 205-100 SB-2F - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
