Подшипник для корпуса YAR 205-100-2FW/VA201

Подшипник YAR 205-100-2FW/VA201 — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 205, размер 25.4*52*34.1 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 25.4 мм
Наружный диаметр: 52 мм
Ширина: 34.1 мм
Масса: 0.19 кг

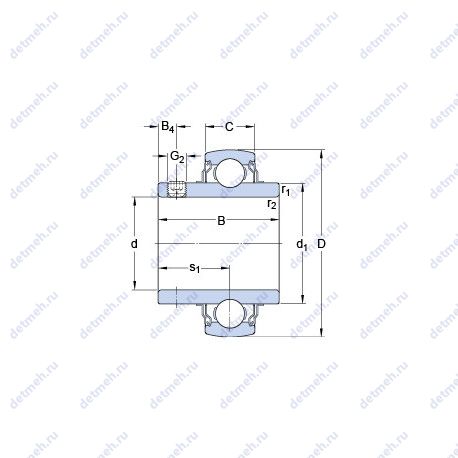

Подшипник YAR 205-100-2FW/VA201 чертеж — Чертеж подшипника YAR 205-100-2FW/VA201

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс YAR — Подшипник с установочными винтами под углом α=120, внутреннее кольцо, удлинённое с обеих сторон. Суффикс 2F — Масло-отражательные кольца с обеих сторон у подшипников типа Y Суффикс V — Бессепараторный подшипник Суффикс W — Без кольцевой канавки и смазочных отверстий в наружном кольце Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника YAR 205-100-2FW/VA201

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

Динамическая грузоподъемность (C) - 14 кн;
Предельная частота вращения - 110 об/мин;
Статическая грузоподъемность (C0) - 7.8 кн;

Прочие характеристики:

Рекомендуемый крутящий момент затяжки для установочного винта - 4 нм;
Размер шестигранного ключа для установочного винта Н - 3.175 мм;
Установочный винт G2 - 1/4-28 unf;
Предельная температура T - 250°c;
s1 - 19.8 мм;
B4 - 5 мм;
r1.2 min. - 0.6 мм;
Размер (d1) - 33.74 мм;
Размеры. мм - 52x25.4x34.1;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - yar 205-100-2fw/va201;
Тела качения - шарики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 34.1 мм;
Внутренний диаметр (d) - 25.4 мм;
Наружный диаметр (D) - 52 мм;
Масса - 0.19 кг;
Ширина наружной обоймы (C) - 15 мм;
Высота. мм - 34.1;
Внешний диаметр - 25.4 мм;
Внутренний диаметр - 52 мм;

В таблице приведены основные размеры подшипника YAR 205-100-2FW/VA201, технические характеристики и номинальные значения.

Таблица модификаций подшипника YAR 205-100-2FW/VA201

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
205W	Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков.	25	52	15	0.141
205К	Только для внутреннего и наружного колец.	25	52	15	0.127
Q205	Шариковый радиальный подшипник.	25	52	15	0.162
US205	Шариковый радиальный подшипник.	25	52	15	0.17
CS205	Шариковый радиальный подшипник.	25	52	15	0.13
ES205	Шариковый радиальный подшипник.	25	52	30.9	0.19
EX205	Шариковый радиальный подшипник.	25	52	44.3	0.25
SB205	Шариковый радиальный подшипник.	25	52	27	0.18
UC205	Шариковый радиальный подшипник.	25	52	34.1	0.2
SA205	Шариковый радиальный подшипник.	25	52	21	0.22
UK205	Шариковый радиальный подшипник.	20	52	21	0.25
FD205	Шариковый радиальный подшипник.	25	52	21.5	0.2
NA205	Игольчатый роликовый подшипник с размерами по ISO 15.	25	52	34.9	0.25
NH205	Шариковый радиальный подшипник.	25	52	18	0.152
RB205	Шариковый радиальный подшипник.	25	52	34.1	0.26
ER205	Шариковый радиальный подшипник.	25	52	34.1	0.27
N 205	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	25	52	15	127
UB205	Шариковый радиальный подшипник.	25	52	27	0.17
N205E	Шариковый радиальный подшипник.	25	52	15	0.132
NU 205	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	25	52	15	0.13
CUC205	Шариковый радиальный подшипник.	25	52	17	0.21
YET205	Шариковый радиальный подшипник.	25	52	31	0.18
CUS205	Шариковый радиальный подшипник.	25	52	15	0.17
QJ 205	Шариковый подшипник с четырех-точечным контактом.	25	52	15	0.16
YAT205	Шариковый радиальный подшипник.	25	52	27.2	0.14
NJ205E	Шариковый радиальный подшипник.	25	52	15	0.137
BNT205	Шариковый радиальный подшипник.	25	52	15	0.127
NU205E	Шариковый радиальный подшипник.	25	52	15	134
RUS205	Шариковый радиальный подшипник.	25	52	15	0.1
NF 205	Внутреннем кольце с двойным фланцем, внешнее с одним..	25	52	15	0.13
NJ 205	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	25	52	15	0.13
CES205	Шариковый радиальный подшипник.	25	52	31	0.19
MUC205	Шариковый радиальный подшипник.	25	52	34	0.19
SA205F	Механически обработанный сепаратор из стали или специального чугуна.	25	52	21.5	0.23
SUC205	Шариковый радиальный подшипник.	25	52	34.1	0
BL 205	Узел плавающих подшипников..	25	52	15	0.133
W205PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	25	52	20.62	0.177
NU205R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	25	52	15	0.138
NF205E	Шариковый радиальный подшипник.	25	52	15	0.142
NJ205R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	25	52	15	0.138

Модификации подшипника YAR 205-100-2FW/VA201 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
GY1100-KRR-B-AS2/V	25.4	52	34.1		Проточка на внешнем кольце для смазки
