Шариковый подшипник UC209-26L3
Подшипник UC209-26L3 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 209, размер 41.275*85*49.2 мм.
Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 41.275 мм
Наружный диаметр: 85 мм
Ширина: 49.2 мм
Масса: 0.78 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс UC — Подшипники для нормальных нагрузок шарикового типа устанавливаются в различные корпуса. Поверхность внутреннего диаметра подшипника выполнена с цилиндрическим отверстием, а для крепления на валу используются установочные винты. Суффикс L — Механически обработанный сепаратор из легкого сплава
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

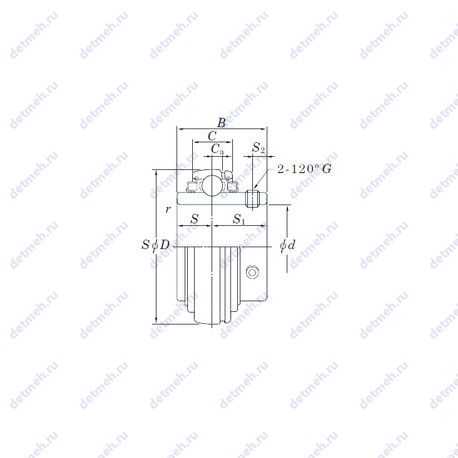

Таблица размеров и характеристик подшипника UC209-26L3
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Пропускная способность:
- Грузоподъемность статическая: 21.3 кн
- Грузоподъемность динамическая: 34.1 кн
Прочие характеристики:
- Размер (S1): 30.2
- Размер (S2): 8
- Размер (C): 6 мм.
- Резьба (G): 5/16-24unf
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 19 мм.
- Уплотнение: есть
- Количество дорожек качения: 1
- Размеры. мм: 41.275x85x49.2
Исходные данные для расчета:
- Расчетный коэффициент (f0): 14
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: uc209-26l3
- Тела качения: шарики
Габаритные и посадочные размеры:
- Радиус наружней фаски: 1.1 мм
- Ширина (высота) (B): 49.2 мм.
- Масса: 0.78 кг
- Ширина наружной обоймы (C): 22 мм
- Высота. мм: 49.2
- Внешний диаметр: 85 мм
- Внутренний диаметр: 41.275 мм
В таблице приведены основные размеры подшипника UC209-26L3, технические характеристики и номинальные значения.
Таблица модификаций подшипника UC209-26L3
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 209 | Основное исполнение. | 45 | 85 | 19 | 0.402 |
| Q209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 19 | 0.53 |
| 209W | Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков. | 45 | 85 | 19 | 0.463 |
| 209К | Только для внутреннего и наружного колец. | 45 | 85 | 19 | 0.426 |
| NA209 | Игольчатый роликовый подшипник с размерами по ISO 15. | 45 | 85 | 42.8 | 0.85 |
| EX209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 56.3 | 0.87 |
| US209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 19 | 0.65 |
| N 209 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 45 | 85 | 19 | 440 |
| ER209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 49.2 | 0.9 |
| ES209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 43.7 | 0.69 |
| CS209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 19 | 0.4 |
| N209E | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 19 | 0.427 |
| FD209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 30.2 | 0.76 |
| UK209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 36 | 0.65 |
| SA209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 30.2 | 0.76 |
| 209-Z | Только для внутреннего и наружного колец. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 45 | 85 | 19 | 0.44 |
| UC209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 49.2 | 0.68 |
| SB209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 41.2 | 0.73 |
| NH209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 19 | 0.494 |
| NFV209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 19 | 0.46 |
| CUS209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 19 | 0.57 |
| CUC209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 22 | 0.68 |
| YAT209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 37 | 0.48 |
| CES209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 43.7 | 0.69 |
| CEX209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 56.3 | 0.87 |
| QJ 209 | Шариковый подшипник с четырех-точечным контактом. | 45 | 85 | 19 | 0.52 |
| 209 NR | Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца. | 45 | 85 | 19 | 0.44 |
| 209-2Z | Только для внутреннего и наружного колец. Защитные металлические шайбы типа Z с двух сторон подшипника. | 45 | 85 | 19 | 0.44 |
| SUC209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 49.2 | 0 |
| BNT209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 19 | 0.437 |
| NU209R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 85 | 19 | 0.439 |
| NP 209 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 45 | 85 | 19 | 0.48 |
| SA209F | Механически обработанный сепаратор из стали или специального чугуна. | 45 | 85 | 30.2 | 0.82 |
| NJ209E | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 19 | 0.438 |
| NF 209 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 45 | 85 | 19 | 0.43 |
| NJ 209 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 85 | 19 | 0.43 |
| NU 209 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 85 | 19 | 0.43 |
| NF209E | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 19 | 0.461 |
| NU209E | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 19 | 0.439 |
| MUC209 | Шариковый радиальный подшипник, однорядный. | 45 | 85 | 49.2 | 0.67 |
Модификации подшипника UC209-26L3 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
