Подшипник 6038 ISO

6038 — это импортный шариковый радиальный подшипник, однорядный, является основным конструктивным исполнением.
Отечественный аналог - 138Л.
Размер подшипника: 190*290*46 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: CX,CYSD,ISO Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 190 мм
  4. Наружный диаметрНаружный диаметр: 290 мм
  5. ШиринаШирина: 46 мм
  6. МассаМасса: 11 кг

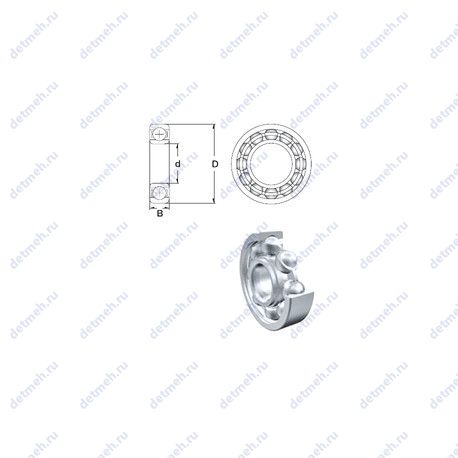

Подшипник 6038 чертеж
Чертеж подшипника 6038

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 6038

НомерТехнические требованияd,ммD,ммB,ммm,кг
NNU6038Двухрядный цилиндрический роликовый подшипник
Канавка под стопорное кольцо на наружном кольце подшипника
19029018046.8
NNU 6038 VДвухрядный цилиндрический роликовый подшипник
Бессепараторный подшипник
19029018047.3
6038 MМассивный латунный сепаратор, центрированный по телам качения
1902904611.43
6038ZZЗащитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника
Стальная шайба
190290469.18
6038-RS190290469.39
6038ZСтальная шайба
190290469.47
6038ZZX1902904610.8
6038ZX1902904610.8
NNU 6038 MДвухрядный цилиндрический роликовый подшипник
19029018050
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 6038

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-3138 Л19029046ГОСТ
EPK138 Л19029046ГОСТ
ГОСТ138 Л19029046ГОСТ
CX603819029046ISO
KOYO603819029046ISO
NSK603819029046ISO
NACHI603819029046ISO
SKF603819029046ISO
CYSD603819029046ISO
SIGMA603819029046ISO
ZEN603819029046ISO
NTN603819029046ISO
ISO603819029046ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 6038

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
6038 M19029046
6038ZZ19029046
6038-RS19029046
6038Z19029046
6038-2RS19029046
6038ZZX19029046
6038ZX19029046
9138K19029046Проточка на внешнем кольце для смазки
NJ 1038 ML19029046
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 6038

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель KOYO

KOYO — Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Обозначение - 6038;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 190x290x46;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер сопряженных деталей (ra max.) - 2;
  • Размер сопряженных деталей (da min.) - 201;
  • Размер сопряженных деталей (Da max.) - 279;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 290 мм;
  • Высота. мм - 46;
  • Ширина наружной обоймы (C) - 46 мм;
  • Масса - 10.8 кг;
  • Ширина (высота) (B) - 46 мм;
  • Радиус наружней фаски - 2.1 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 188 кн;
  • Грузоподъемность статическая - 201 кн;
  • Частота вращения предельная при пластичной смазке - 2100 об/мин;
  • Частота вращения предельная при жидкой смазке - 2500 об/мин;

Исходные данные для расчета:

  • Расчетный коэффициент (f0) - 15.8;

Производитель NTN

NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Обозначение - 6038;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 190x290x46;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер сопряженных деталей (Da max.) - 279;
  • Размер сопряженных деталей (ra max.) - 2;
  • Размер сопряженных деталей (db min) - 201;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 290 мм;
  • Высота. мм - 46;
  • Ширина наружной обоймы (C) - 46 мм;
  • Масса - 9.18 кг;
  • Ширина (высота) (B) - 46 мм;
  • Радиус наружней фаски - 2.1 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 197 кн;
  • Грузоподъемность статическая - 215 кн;
  • Частота вращения предельная при пластичной смазке - 2 100 об/мин;
  • Частота вращения предельная при жидкой смазке - 2 500 об/мин;

Исходные данные для расчета:

  • Расчетный коэффициент (f0) - 15.8;

Производитель SIGMA

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Обозначение - 6038;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 190x290x46;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 290 мм;
  • Высота. мм - 46;
  • Ширина наружной обоймы (C) - 46 мм.;
  • Масса - 11 кг;
  • Ширина (высота) (B) - 46 мм.;

Производитель SKF

SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Обозначение - 6038;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 290x190x46;
  • Граничная нагрузка по усталости (Pu) - 5.8 кн;
  • Размер (D1) - 258 мм;
  • Размер сопряженных деталей (ra max.) - 2 мм;
  • Размер (d1) - 222 мм;
  • r1.2 min. - 2.1 мм;
  • Da max. - 280 мм;
  • da min. - 200 мм;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 290 мм;
  • Внешний диаметр - 190 мм;
  • Высота. мм - 46;
  • Масса - 9.55 кг;
  • Наружный диаметр (D) - 290 мм;
  • Внутренний диаметр (d) - 190 мм;
  • Ширина (высота) (B) - 46 мм;

Пропускная способность:

  • Динамическая грузоподъемность (C) - 195 кн;
  • Статическая грузоподъемность (C0) - 216 кн;
  • Номинальная частота вращения - 4800 об/мин;
  • Предельная частота вращения - 3000 об/мин;

Исходные данные для расчета:

  • Расчетный коэффициент (kr) - 0.025;
  • Расчетный коэффициент (f0) - 16;

Производитель ZEN

ZEN — С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO  9001,  TUV Rheinland за проверку и контроль готовых изделий ZEN.

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Обозначение - 6038;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 190x290x46;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 290 мм;
  • Высота. мм - 46;
  • Ширина наружной обоймы (C) - 46 мм.;
  • Ширина (высота) (B) - 46 мм.;
  • Масса - 11 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 149.5 кн;
  • Грузоподъемность статическая - 165 кн;
  • Частота вращения предельная при пластичной смазке - 1800 об/мин;

Производитель CYSD

CYSD — Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 6038;

Прочие характеристики:

  • Размеры. мм - 190x290x46;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 290 мм;
  • Высота. мм - 46;
  • Ширина (высота) (B) - 46 мм;
  • Ширина наружной обоймы (C) - 46 мм;
  • Масса - 9.39 кг;
  • Радиус наружней фаски - 2.1 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 188 кн;
  • Грузоподъемность статическая - 201 кн;
  • Частота вращения предельная при пластичной смазке - 2000 об/мин;
  • Частота вращения предельная при жидкой смазке - 2400 об/мин;

Производитель NACHI

NACHI — С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 6038;

Прочие характеристики:

  • Размеры. мм - 190x290x46;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер сопряженных деталей (da min.) - 199;
  • Размер сопряженных деталей (Da max.) - 281;
  • Размер сопряженных деталей (ra max.) - 2.0;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 290 мм;
  • Высота. мм - 46;
  • Ширина (высота) (B) - 46 мм;
  • Ширина наружной обоймы (C) - 46 мм;
  • Масса - 10.8 кг;
  • Радиус наружней фаски - 2.1 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 188 кн;
  • Грузоподъемность статическая - 200 кн;
  • Частота вращения предельная при пластичной смазке - 2000 об/мин;
  • Частота вращения предельная при жидкой смазке - 2500 об/мин;

Производитель ISO

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Обозначение - 6038;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 190x290x46;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 290 мм;
  • Высота. мм - 46;
  • Масса - 11 кг;
  • Ширина (высота) (B) - 46 мм;
  • Ширина наружной обоймы (C) - 46 мм;

Производитель CX

CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Обозначение - 6038;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 190x290x46;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 290 мм;
  • Высота. мм - 46;
  • Масса - 11 кг;
  • Ширина (высота) (B) - 46 мм;
  • Ширина наружной обоймы (C) - 46 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 195 кн;
  • Грузоподъемность статическая - 216 кн;
  • Частота вращения предельная при пластичной смазке - 2100 об/мин;
  • Частота вращения предельная при жидкой смазке - 2500 об/мин;

Производитель NSK

NSK — Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Обозначение - 6038;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 190x290x46;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер сопряженных деталей (ra max.) - 2;
  • Размер сопряженных деталей (da min.) - 210;
  • Размер сопряженных деталей (Da max.) - 273;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 290 мм;
  • Высота. мм - 46;
  • Ширина наружной обоймы (C) - 46 мм;
  • Масса - 9.39 кг;
  • Ширина (высота) (B) - 46 мм;
  • Радиус наружней фаски - 2.1 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 188 кн;
  • Грузоподъемность статическая - 201 кн;

Исходные данные для расчета:

  • Расчетный коэффициент (f0) - 15.8;
×
Наш специалист расскажет все о подшипникахОставьте номер телефона
или позвоните нам +7 (495) 255-13-10
Не знаете, какой подшипник выбрать? Отправьте нам запрос!

Наши специалисты помогут выбрать нужные вам подшипники, рассчитают их стоимость и сориентируют по срокам доставки
