Шариковый подшипник 6038-RS

Подшипник 6038-RS — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6038, размер 190*290*46 мм.

Стандарт: ISO
Бренд: CYSD
Внутренний диаметр: 190 мм
Наружный диаметр: 290 мм
Ширина: 46 мм
Масса: 9.39 кг

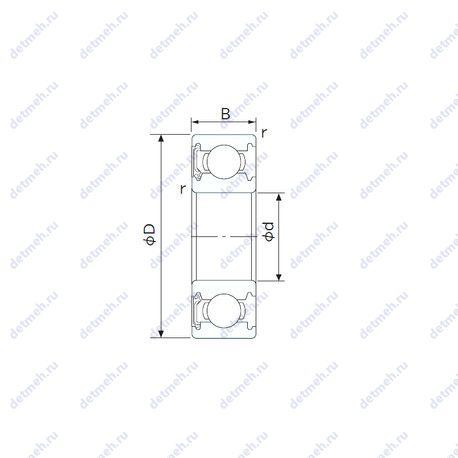

Подшипник 6038-RS чертеж — Чертеж подшипника 6038-RS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс RS — Контактное уплотнение из полиуретана или резины с одной стороны подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 6038-RS

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Габаритные и посадочные размеры:

Высота. мм - 46;
Радиус наружней фаски - 2.1 мм.;
Масса - 9.39 кг;
Ширина наружной обоймы (C) - 46 мм;
Ширина (высота) (B) - 46 мм;
Внешний диаметр - 290 мм;
Внутренний диаметр - 190 мм;

Прочие характеристики:

Уплотнение - есть;
Количество дорожек качения - 1;
Размеры. мм - 190x290x46;

Пропускная способность:

Грузоподъемность статическая - 201 кн;
Грузоподъемность динамическая - 188 кн;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - 6038-rs;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 6038-RS, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6038-RS

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6038	Основное исполнение.	190	290	46	11
6038Z	Стальная шайба.	190	290	46	9.47
6038 M	Массивный латунный сепаратор, центрированный по телам качения.	190	290	46	11.43
6038ZZ	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	190	290	46	9.18
6038ZX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	190	290	46	10.8
NNU6038	Двухрядный цилиндрический роликовый подшипник.	190	290	180	46.8
6038ZZX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	190	290	46	10.8
6038-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	190	290	46	9.39
NNU 6038 V	Бессепараторный подшипник. Двухрядный цилиндрический роликоподшипник. Коническое отверстие позволяет регулировать внутренний зазор. Имеются масляная канавка и масляное отверстие в центре наружного кольца..	190	290	180	47.3
NNU 6038 M	Двухрядный цилиндрический роликовый подшипник.	190	290	180	50

Модификации подшипника 6038-RS - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
9138K	190	290	46		Проточка на внешнем кольце для смазки
