Шариковый подшипник QJ 1092 N2MA
Подшипник QJ 1092 N2MA — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 1092, размер 460*680*100 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 460 мм
Наружный диаметр: 680 мм
Ширина: 100 мм
Масса: 130 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника QJ 1092 N2MA
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Исходные данные для расчета:
- Расчетный коэффициент X - 0.6;
- Расчетный коэффициент (e) - 0.95;
- Расчетный коэффициент (Y)0 - 0.58;
- Расчетный коэффициент (Y)1 - 0.66;
- Расчетный коэффициент (Y)2 - 1.07;
- Расчетный коэффициент ka - 0.8;
Пропускная способность:
- Номинальная частота вращения - 800 об/мин;
- Предельная частота вращения - 1300 об/мин;
- Co (kN) Грузоподъемность статическая - 2650;
- C (kN) Грузоподъемность динамическая - 1040;
- Динамическая грузоподъемность (C) - 1040 кн;
- Статическая грузоподъемность (C0) - 2650 кн;
Прочие характеристики:
- b - 20 мм;
- da min. - 488 мм;
- h - 15.5 мм;
- Da max. - 652 мм;
- r0 - 3 мм;
- Pu (N) Предел усталостной прочности - 46500;
- Размеры. мм - 680x460x100;
- Граничная нагрузка по усталости (Pu) - 46.5 кн;
- Размер (D1) - 603 мм;
- Размер сопряженных деталей (ra max.) - 5 мм;
- Размер (d1) - 537 мм;
- r1.2 min. - 6 мм;
- Размер (a) - 399 мм;

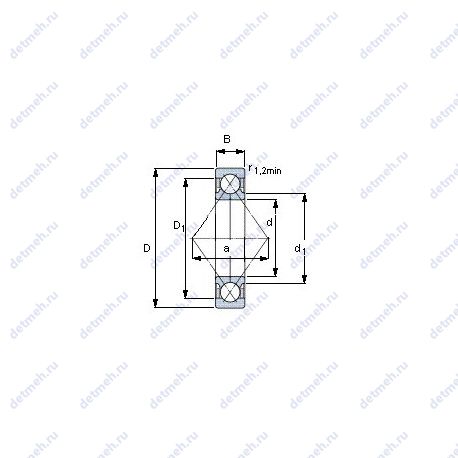

Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 460;
- D (мм) Наружный диаметр - 680;
- m (кг) Масса - 130;
- В (мм) Ширина - 100;
- Внутренний диаметр (d) - 460 мм;
- Внутренний диаметр - 680 мм;
- Внешний диаметр - 460 мм;
- Высота. мм - 100;
- Масса - 130 кг;
- Наружный диаметр (D) - 680 мм;
- Ширина (высота) (B) - 100 мм;
Классификация:
- Тела качения - шарики;
- Обозначение - qj 1092 n2ma;
- Основной тип - шариковый радиально-упорный;
- Нагрузка - радиальная и осевая;
В таблице приведены основные размеры подшипника QJ 1092 N2MA, технические характеристики и номинальные значения.
Таблица модификаций подшипника QJ 1092 N2MA
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N1092 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 460 | 680 | 100 | 120 |
| Q1092 | Шариковый радиально-упорный подшипник. | 460 | 680 | 100 | 134 |
| NH1092 | Шариковый радиально-упорный подшипник. | 460 | 680 | 100 | 141 |
| NJ1092 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 460 | 680 | 100 | 130.3 |
| NU1092 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 460 | 680 | 100 | 127 |
| QJ1092 | Шариковый подшипник с четырех-точечным контактом. | 460 | 680 | 100 | 130 |
| NUP1092 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 460 | 680 | 100 | 133.7 |
| NF 1092 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 460 | 680 | 100 | 128 |
| NP 1092 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 460 | 680 | 100 | 128 |
| NU1092-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 460 | 680 | 100 | 125 |
| NU 1092 MA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 460 | 680 | 100 | 115 |
| NU1092-TB-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита. | 460 | 680 | 100 | 125 |
Модификации подшипника QJ 1092 N2MA - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
