Шариковый подшипник 719/8 ACE/P4AH

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Расчетный коэффициент (спина к спине. лицом к лицу) Y0 - 0.76;
• Расчетный коэффициент (одиночный. тандем) Y2 - 0.87;
• Расчетный коэффициент (одиночный. тандем) Y0 - 0.38;
• Расчетный коэффициент (одиночный. тандем) X2 - 0.41;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y1 - 0.92;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y2 - 1.41;
• Расчетный коэффициент (спина к спине. лицом к лицу) X2 - 0.67;
• Расчетный коэффициент f - 1.02;
• Расчетный коэффициент f1 - 0.99;
• Расчетный коэффициент f2A - 1;
• Расчетный коэффициент f2B - 1.04;
• Расчетный коэффициент f2C - 1.07;
• Расчетный коэффициент fHC - 1;
• Расчетный коэффициент (e) - 0.68;

Прочие характеристики:

• C1 - 3.65 мм;
• dn - 12.2 мм;
• количество смазки Gref - 0.09 cm³;
• Db max. - 18.2 мм;
• Диаметр шарика Dw - 3.175 мм;
• Количество шариков z - 9;
• da min. - 10 мм;
• Преднатяг класса A GA - 15 н;
• Преднатяг класса B GB - 46 н;
• Преднатяг класса C GC - 91 н;
• Преднатяг класса A - 21 н/мкм;
• Преднатяг класса B - 32 н/мкм;
• Преднатяг класса C - 41 н/мкм;
• Размер (D1) - 15.7 мм;
• Размеры. мм - 19x8x6;
• Граничная нагрузка по усталости (Pu) - 0.026 кн;
• Размер сопряженных деталей (ra max.) - 0.3 мм;
• Размер (d1) - 11.3 мм;
• r1.2 min. - 0.3 мм;
• r3.4 min. - 0.15 мм;
• Размер (a) - 6.5 мм;
• Размер сопряженных деталей (db min) - 10 мм;
• Da max. - 17 мм;
• rb max. - 0.15 мм;
• d2 - 10.76 мм;
• K - 0.5 мм;

Пропускная способность:

• Максимальная частота вращения в консистентной смазке - 109000 об/мин;
• Максимальная частота вращения в воздушно-масляной смазке - 165000 мм/мин;
• Динамическая грузоподъемность (C) - 1.7 кн;
• Статическая грузоподъемность (C0) - 0.6 кн;

Классификация:

• Тела качения - шарики;
• Обозначение - 719/8 ace/p4ah;
• Основной тип - шариковый радиально-упорный;
• Нагрузка - радиальная и осевая;

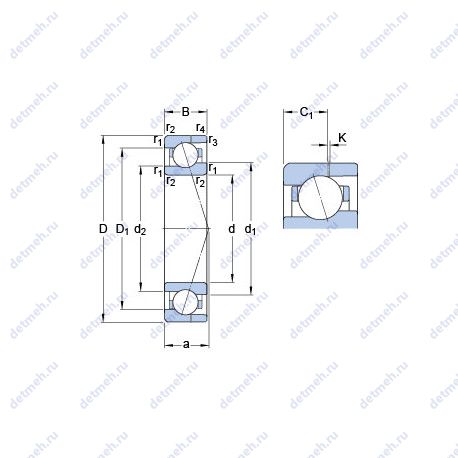

Габаритные и посадочные размеры:

• Внутренний диаметр - 19 мм;
• Внешний диаметр - 8 мм;
• Высота. мм - 6;
• Масса - 0.007 кг;
• Наружный диаметр (D) - 19 мм;
• Внутренний диаметр (d) - 8 мм;
• Ширина (высота) (B) - 6 мм;
