Шариковый подшипник 719/9 ACE/P4A

Подшипник 719/9 ACE/P4A — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 719, размер 9*20*6 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: SKF
  3. Внутренний диаметрВнутренний диаметр: 9 мм
  4. Наружный диаметрНаружный диаметр: 20 мм
  5. ШиринаШирина: 6 мм
  6. МассаМасса: 0.008 кг

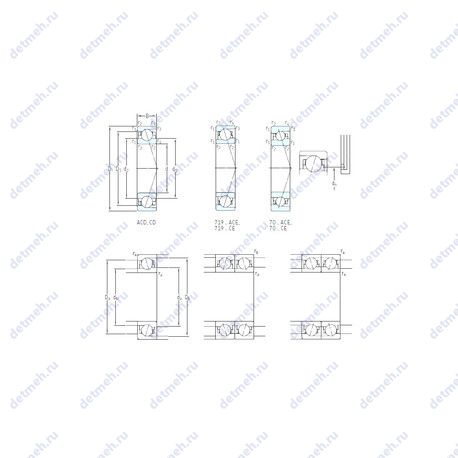

Подшипник 719/9 ACE/P4A чертеж
Чертеж подшипника 719/9 ACE/P4A

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах Суффикс AC — Однорядный с углом контакта 25°

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

Написать в Телеграм, WhatsApp +7 (977) 089-51-20

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Размеры и характеристики
  3. Модификации
  4. Взаимозаменяемость

Таблица размеров и характеристик подшипника 719/9 ACE/P4A

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

  • Размер (r4 min.): 0.15 мм.
  • Размер (r1 min.): 0.3 мм
  • Размер (r2 min.): 0.3 мм
  • Размер сопряженных деталей (Da max.): 18
  • Размер сопряженных деталей (ra max.): 0.3
  • Размер (d1): 12.5 мм.
  • Размер сопряженных деталей (db min): 11
  • Размер (r3 min.): 0.15 мм.
  • Размер (D1): 16.5 мм.
  • Размер сопряженных деталей (rb max.): 0.15
  • Размер сопряженных деталей (da min.): 11
  • Размер (d2): 11.8 мм.
  • Размер (dh): 13.3 мм.
  • Размер сопряженных деталей (Db max): 19.2
  • Размер (D2): – мм.
  • Размеры. мм: 9x20x6
  • Грузоподъемность динамическая: 1.95 кн
  • Граничная нагрузка по усталости (Pu): 0.032
  • Количество дорожек качения: 1
  • Уплотнение: нет

Классификация:

  • Нагрузка: радиальная и осевая
  • Тела качения: шарики
  • Обозначение: 719/9 ace/p4a
  • Основной тип: шариковый радиально-упорный

Пропускная способность:

  • Частота вращения предельная при пластичной смазке: 100 000 об/мин
  • Частота вращения предельная при жидкой смазке: 150 000 об/мин
  • Грузоподъемность статическая: 0.765 кн

Габаритные и посадочные размеры:

  • Ширина наружной обоймы (C): 6 мм
  • Внутренний диаметр: 9 мм
  • Внешний диаметр: 20 мм
  • Высота. мм: 6
  • Масса: 0.008 кг
  • Ширина (высота) (B): 6 мм.

В таблице приведены основные размеры подшипника 719/9 ACE/P4A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 719/9 ACE/P4A

НомерТехнические требованияd,ммD,ммB,ммm,кг
719/8 CE/P4AИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах.819607
719/9 CE/P4AИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах.920608
719/8 CE/P4AHИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах.819607
719/8 ACE/P4AИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°.819607
719/9 CE/P4AHИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах.920608
719/8 CE/HCP4AИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах.819606
719/9 ACE/P4AHИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°.920608
719/8 ACE/P4AHИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°.819607
719/9 CE/HCP4AИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах.920607
719/8 CE/HCP4AHИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах.819606
719/9 CE/HCP4AHИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах.920607
719/8 ACE/HCP4AИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°.819606
719/9 ACE/HCP4AИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°.920607
719/8 ACE/HCP4AHИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°.819606
719/9 ACE/HCP4AHИзмененная или модифицированная внутренняя конструкция при неизменных основных размерах. Однорядный с углом контакта 25°.920607

Модификации подшипника 719/9 ACE/P4A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
VEB 9 7CE19206
VEB 9/NS 7CE39206
VEB 9 7CE39206
VEB 9/NS 7CE19206
L-2090KK9206Проточка на внешнем кольце для смазки
L-20909206
