Шариковый подшипник 7021 CD/P4A
Подшипник 7021 CD/P4A — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7021, размер 105*160*26 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 105 мм
Наружный диаметр: 160 мм
Ширина: 26 мм
Масса: 1.592 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника 7021 CD/P4A
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Преднатяг класса C: 223 н/мкм
- Db max.: 155 мм
- Диаметр шарика Dw: 17.462 мм
- Количество шариков z: 21
- Преднатяг класса A GA: 360 н
- Преднатяг класса B GB: 720 н
- Преднатяг класса C GC: 1440 н
- Преднатяг класса A: 117 н/мкм
- Преднатяг класса B: 159 н/мкм
- количество смазки Gref: 20.4 cm³
- Preload class D GD: 2880 н
- Preload class D: 324 н/мкм
- Pu (N) Предел усталостной прочности: 3600
- ДС grease об/мин Достижимые скорости. смазывание пластичн: 8000
- ДС oil об/мин Достижимые скорости. точечное смазывание: 13000
- Размер сопряженных деталей (ra max.): 2 мм
- Размеры. мм: 160x105x26
- Граничная нагрузка по усталости (Pu): 3.6 кн
- Размер (D1): 143.1 мм
- Размер (d1): 121.9 мм
- r1.2 min.: 2 мм
- r3.4 min.: 1 мм
- Размер (a): 30.8 мм
- Размер сопряженных деталей (db min): 114 мм
- Da max.: 151 мм
- rb max.: 1 мм
- d2: 121.9 мм
- da min.: 114 мм
- dn: 125.6 мм
Исходные данные для расчета:
- Расчетный коэффициент f: 1.15
- Расчетный коэффициент f1: 1
- Расчетный коэффициент f2A: 1
- Расчетный коэффициент f2B: 1.02
- Расчетный коэффициент f2C: 1.05
- Расчетный коэффициент fHC: 1
- Расчетный коэффициент f2D: 1.09
- Расчетный коэффициент (f0): 15.7

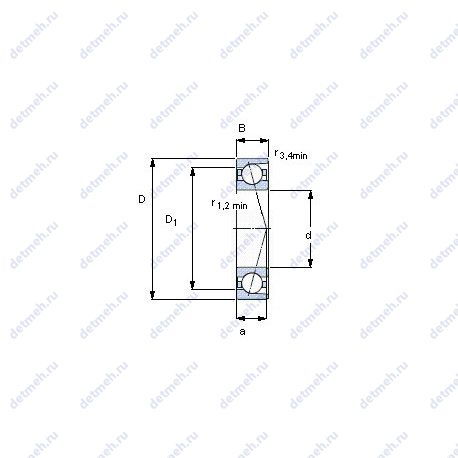

Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 105
- D (мм) Наружный диаметр: 160
- m (кг) Масса: 1.6
- В (мм) Ширина: 26
- Внутренний диаметр: 160 мм
- Внешний диаметр: 105 мм
- Высота. мм: 26
- Масса: 1.592 кг
- Наружный диаметр (D): 160 мм
- Внутренний диаметр (d): 105 мм
- Ширина (высота) (B): 26 мм
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 96.5
- C (kN) Грузоподъемность динамическая: 95.6
- Динамическая грузоподъемность (C): 95.6 кн
- Статическая грузоподъемность (C0): 96.5 кн
- Максимальная частота вращения в консистентной смазке: 8000 об/мин
- Максимальная частота вращения в воздушно-масляной смазке: 13000 мм/мин
Классификация:
- Тела качения: шарики
- Обозначение: 7021 cd/p4a
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
В таблице приведены основные размеры подшипника 7021 CD/P4A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7021 CD/P4A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7021 | Основное исполнение. | 105 | 160 | 26 | 1.73 |
| 7021C | Угол контакта 15°. | 105 | 160 | 26 | 2.16 |
| 7021B | Угол контакта 40°. | 105 | 160 | 26 | 2.16 |
| 7021DF | Механически обработанный сепаратор из стали или специального чугуна. | 105 | 160 | 52 | 3.72 |
| 7021AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 105 | 160 | 26 | 0 |
| 7021DB | Угол контакта 40°. | 105 | 160 | 26 | 3.72 |
| H7021C | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). | 105 | 160 | 26 | 0 |
| 7021 A | Шариковый радиально-упорный подшипник. | 105 | 160 | 26 | 2.16 |
| 7021DT | Механически обработанный сепаратор из текстолита. | 105 | 160 | 52 | 3.72 |
| H7021AC | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 105 | 160 | 26 | 0 |
| 7021CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 105 | 160 | 52 | 4.32 |
| 7021CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 105 | 160 | 52 | 4.32 |
| 7021CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 105 | 160 | 52 | 4.32 |
| 7021CPA | Угол контакта 15 градусов. | 105 | 160 | 26 | 1.73 |
| 7021 BDB | Шариковый радиально-упорный подшипник. | 105 | 160 | 52 | 4.32 |
| 7021 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 105 | 160 | 52 | 4.32 |
| 7021 ADB | Шариковый радиально-упорный подшипник. | 105 | 160 | 52 | 4.32 |
| 7021 BDT | Механически обработанный сепаратор из текстолита. | 105 | 160 | 52 | 4.32 |
| 7021 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 105 | 160 | 52 | 4.32 |
| 7021 ADT | Механически обработанный сепаратор из текстолита. | 105 | 160 | 52 | 4.32 |
| 7021CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 105 | 160 | 26 | 1.574 |
| 7021 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 105 | 160 | 52 | 4.32 |
| 7021 A-UO | Шариковый радиально-упорный подшипник. | 105 | 160 | 52 | 4.32 |
| 7021 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 105 | 160 | 52 | 4.32 |
| 7021 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 105 | 160 | 52 | 4.32 |
| 7021 B-UO | Шариковый радиально-упорный подшипник. | 105 | 160 | 52 | 4.32 |
| 7021 C-UO | Шариковый радиально-упорный подшипник. | 105 | 160 | 52 | 4.32 |
| 7021 B-UD | Шариковый радиально-упорный подшипник. | 105 | 160 | 52 | 4.32 |
| 7021 A-UD | Шариковый радиально-упорный подшипник. | 105 | 160 | 52 | 4.32 |
| 7021 C-UD | Шариковый радиально-упорный подшипник. | 105 | 160 | 52 | 4.32 |
| 7021HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 105 | 160 | 26 | 1.651 |
| 7021A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 105 | 160 | 26 | 1.574 |
| 7021CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 105 | 160 | 26 | 1.632 |
| 7021 ATBP4 | Механически обработанный сепаратор из текстолита. | 105 | 160 | 26 | 1.6 |
| 7021 CTBP4 | Механически обработанный сепаратор из текстолита. | 105 | 160 | 26 | 1.6 |
| H7021C/HQ1 | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). | 105 | 160 | 26 | 0 |
| 7021CG/GNP4 | Угол контакта 15°. Класс точности JIS4 / ISO 4. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 105 | 160 | 26 | 1.58 |
| 7021HVDUJ74 | Комплекты из 2, 3, 4 универсальных подшпников. Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 105 | 160 | 52 | 3.307 |
| 7021CVDUJ74 | Угол контакта 15°. Комплекты из 2, 3, 4 универсальных подшпников. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 105 | 160 | 52 | 3.278 |
| H7021AC/HQ1 | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 105 | 160 | 26 | 0 |
Модификации подшипника 7021 CD/P4A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| QJ 1021 N2MA | 105 | 160 | 26 |
