Шариковый подшипник 7019 ACE/HCP4AL1

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Расчетный коэффициент (спина к спине. лицом к лицу) X2 - 0.67;
• Расчетный коэффициент (одиночный. тандем) Y2 - 0.87;
• Расчетный коэффициент (одиночный. тандем) Y0 - 0.38;
• Расчетный коэффициент (одиночный. тандем) X2 - 0.41;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y1 - 0.92;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y2 - 1.41;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y0 - 0.76;
• Расчетный коэффициент f - 1.11;
• Расчетный коэффициент f1 - 0.99;
• Расчетный коэффициент f2A - 1;
• Расчетный коэффициент f2B - 1.03;
• Расчетный коэффициент f2C - 1.06;
• Расчетный коэффициент fHC - 1.01;
• Расчетный коэффициент (e) - 0.68;

Прочие характеристики:

• C2 - 4.3 мм;
• dn - 115.4 мм;
• количество смазки Gref - 17 cm³;
• Db max. - 139.4 мм;
• Диаметр шарика Dw - 12.7 мм;
• Количество шариков z - 26;
• C1 - 7.1 мм;
• Преднатяг класса A GA - 380 н;
• Преднатяг класса B GB - 1130 н;
• Преднатяг класса C GC - 2270 н;
• Преднатяг класса A - 236 н/мкм;
• Преднатяг класса B - 354 н/мкм;
• Преднатяг класса C - 466 н/мкм;
• C3 - 4.3 мм;
• Размер (D1) - 127.61 мм;
• Размеры. мм - 145x95x24;
• Граничная нагрузка по усталости (Pu) - 1.4 кн;
• Размер сопряженных деталей (ra max.) - 1.5 мм;
• Размер (d1) - 112.38 мм;
• r1.2 min. - 1.5 мм;
• r3.4 min. - 1 мм;
• Размер (a) - 40.2 мм;
• Размер сопряженных деталей (db min) - 102 мм;
• Da max. - 138 мм;
• rb max. - 1 мм;
• d2 - 109.2 мм;
• b - 1.8 мм;
• da min. - 102 мм;

Пропускная способность:

• Максимальная частота вращения в консистентной смазке - 13300 об/мин;
• Максимальная частота вращения в воздушно-масляной смазке - 20500 мм/мин;
• Динамическая грузоподъемность (C) - 41.6 кн;
• Статическая грузоподъемность (C0) - 36 кн;

Классификация:

• Тела качения - шарики;
• Обозначение - 7019 ace/hcp4al1;
• Основной тип - шариковый радиально-упорный;
• Нагрузка - радиальная и осевая;

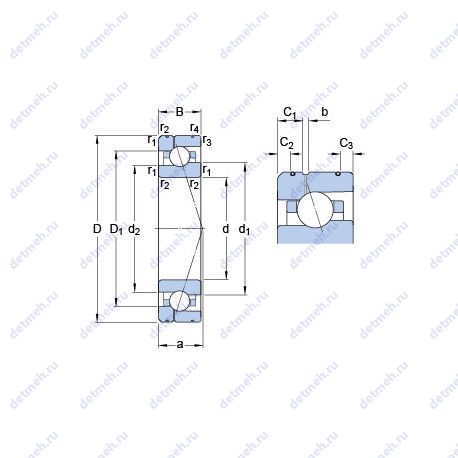

Габаритные и посадочные размеры:

• Внутренний диаметр - 145 мм;
• Внешний диаметр - 95 мм;
• Высота. мм - 24;
• Масса - 1.078 кг;
• Наружный диаметр (D) - 145 мм;
• Внутренний диаметр (d) - 95 мм;
• Ширина (высота) (B) - 24 мм;
