Шариковый подшипник 7019 ACE/P4AL

Подшипник 7019 ACE/P4AL — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7019, размер 95*145*24 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 95 мм
Наружный диаметр: 145 мм
Ширина: 24 мм
Масса: 1.209 кг

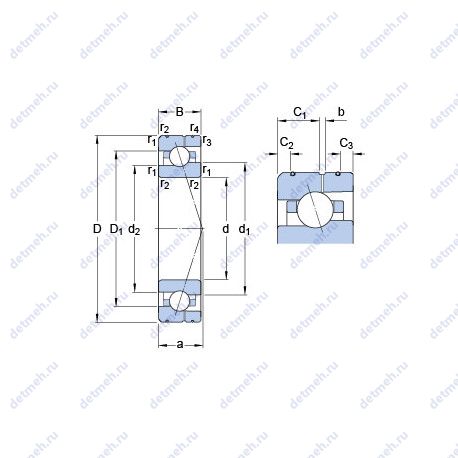

Подшипник 7019 ACE/P4AL чертеж — Чертеж подшипника 7019 ACE/P4AL

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс L — Механически обработанный сепаратор из легкого сплава Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах Суффикс AC — Однорядный с углом контакта 25°

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7019 ACE/P4AL

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (спина к спине. лицом к лицу) X2: 0.67
Расчетный коэффициент (одиночный. тандем) Y2: 0.87
Расчетный коэффициент (одиночный. тандем) Y0: 0.38
Расчетный коэффициент (одиночный. тандем) X2: 0.41
Расчетный коэффициент (спина к спине. лицом к лицу) Y1: 0.92
Расчетный коэффициент (спина к спине. лицом к лицу) Y2: 1.41
Расчетный коэффициент (спина к спине. лицом к лицу) Y0: 0.76
Расчетный коэффициент f: 1.11
Расчетный коэффициент f1: 0.99
Расчетный коэффициент f2A: 1
Расчетный коэффициент f2B: 1.03
Расчетный коэффициент f2C: 1.06
Расчетный коэффициент fHC: 1
Расчетный коэффициент (e): 0.68

Прочие характеристики:

C2: 4.3 мм
dn: 115.4 мм
количество смазки Gref: 17 cm³
Db max.: 139.4 мм
Диаметр шарика Dw: 12.7 мм
Количество шариков z: 26
C1: 13.4 мм
Преднатяг класса A GA: 380 н
Преднатяг класса B GB: 1130 н
Преднатяг класса C GC: 2270 н
Преднатяг класса A: 212 н/мкм
Преднатяг класса B: 319 н/мкм
Преднатяг класса C: 420 н/мкм
C3: 4.3 мм
Размер (D1): 127.61 мм
Размеры. мм: 145x95x24
Граничная нагрузка по усталости (Pu): 1.4 кн
Размер сопряженных деталей (ra max.): 1.5 мм
Размер (d1): 112.38 мм
r1.2 min.: 1.5 мм
r3.4 min.: 1 мм
Размер (a): 40.2 мм
Размер сопряженных деталей (db min): 102 мм
Da max.: 138 мм
rb max.: 1 мм
d2: 109.2 мм
b: 2.2 мм
da min.: 102 мм

Пропускная способность:

Максимальная частота вращения в консистентной смазке: 11500 об/мин
Максимальная частота вращения в воздушно-масляной смазке: 18000 мм/мин
Динамическая грузоподъемность (C): 41.6 кн
Статическая грузоподъемность (C0): 36 кн

Классификация:

Тела качения: шарики
Обозначение: 7019 ace/p4al
Основной тип: шариковый радиально-упорный
Нагрузка: радиальная и осевая

Габаритные и посадочные размеры:

Внутренний диаметр: 145 мм
Внешний диаметр: 95 мм
Высота. мм: 24
Масса: 1.209 кг
Наружный диаметр (D): 145 мм
Внутренний диаметр (d): 95 мм
Ширина (высота) (B): 24 мм

В таблице приведены основные размеры подшипника 7019 ACE/P4AL, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7019 ACE/P4AL

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7019	Основное исполнение.	95	145	24	1.32
7019C	Угол контакта 15°.	95	145	24	1.2
7019B	Угол контакта 40 градусов.	95	145	24	1.67
H7019C	Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства).	95	145	24	0
7019P5	Шариковый радиально-упорный подшипник.	95	145	24	1.22
7019AC	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	95	145	24	1.36
7019DT	Механически обработанный сепаратор из текстолита.	95	145	48	2.82
7019DB	Угол контакта 40°.	95	145	24	2.82
7019DF	Механически обработанный сепаратор из стали или специального чугуна.	95	145	48	2.82
7019 A	Шариковый радиально-упорный подшипник.	95	145	24	1.67
7019CDT	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита.	95	145	48	3.34
7019CPA	Угол контакта 15 градусов.	95	145	24	1.32
7019CDF	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна.	95	145	48	3.34
7019CDB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	95	145	48	3.34
H7019AC	Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	95	145	24	0
7019BDBT	Механически обработанный сепаратор из текстолита.	95	145	72	3.66
7019 BDF	Механически обработанный сепаратор из стали или специального чугуна.	95	145	48	3.34
7019 BDB	Шариковый радиально-упорный подшипник.	95	145	48	3.34
7019 BDT	Механически обработанный сепаратор из текстолита.	95	145	48	3.34
7019 ADB	Шариковый радиально-упорный подшипник.	95	145	48	3.34
7019 ADF	Механически обработанный сепаратор из стали или специального чугуна.	95	145	48	3.34
7019 ADT	Механически обработанный сепаратор из текстолита.	95	145	48	3.34
7019 C-UD	Шариковый радиально-упорный подшипник.	95	145	48	3.34
7019 C-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	95	145	48	3.34
7019 A-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	95	145	48	3.34
7019 A-UD	Шариковый радиально-упорный подшипник.	95	145	48	3.34
7019 A-UO	Шариковый радиально-упорный подшипник.	95	145	48	3.34
7019 C-UO	Шариковый радиально-упорный подшипник.	95	145	48	3.34
7019 B-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	95	145	48	3.34
7019CTRSU	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	95	145	24	1.211
7019 B-UD	Шариковый радиально-упорный подшипник.	95	145	48	3.34
7019 B-UO	Шариковый радиально-упорный подшипник.	95	145	48	3.34
7019A5TRSU	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	95	145	24	1.211
7019 ATBP4	Механически обработанный сепаратор из текстолита.	95	145	24	1.2
7019 CTBP4	Механически обработанный сепаратор из текстолита.	95	145	24	1.2
7019HVUJ74	Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	95	145	24	1.25
7019CVUJ74	Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	95	145	24	1.32
7019 FB/P7	Механически обработанный сепаратор из стали или специального чугуна.	95	145	24	1.23
7019 DB/P7	Шариковый радиально-упорный подшипник.	95	145	24	1.23
H7019C/HQ1	Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства).	95	145	24	0

Модификации подшипника 7019 ACE/P4AL - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
