Шариковый подшипник 7015 CE/HCP4AH1
Подшипник 7015 CE/HCP4AH1 — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7015, размер 75*115*20 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 75 мм
Наружный диаметр: 115 мм
Ширина: 20 мм
Масса: 0.591 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

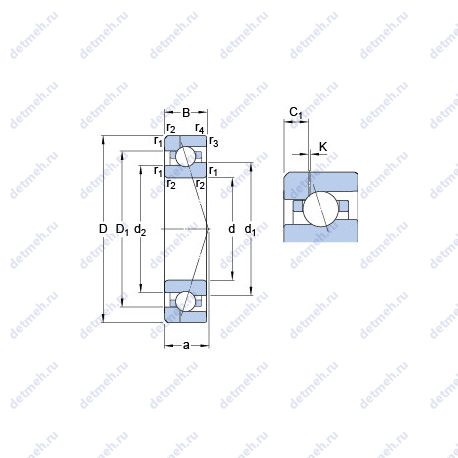

Таблица размеров и характеристик подшипника 7015 CE/HCP4AH1
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Преднатяг класса B GB: 420 н
- K: 0.5 мм
- da min.: 81 мм
- C1: 6.73 мм
- dn: 91.5 мм
- количество смазки Gref: 8.6 cm³
- Db max.: 110.8 мм
- Диаметр шарика Dw: 9.525 мм
- Количество шариков z: 26
- Преднатяг класса A GA: 140 н
- d2: 86.8 мм
- Преднатяг класса C GC: 840 н
- Преднатяг класса A: 72 н/мкм
- Преднатяг класса B: 113 н/мкм
- Преднатяг класса C: 156 н/мкм
- Размеры. мм: 115x75x20
- Граничная нагрузка по усталости (Pu): 0.915 кн
- Размер (D1): 100.72 мм
- Размер сопряженных деталей (ra max.): 1 мм
- Размер (d1): 89.28 мм
- r1.2 min.: 1.1 мм
- r3.4 min.: 0.6 мм
- Размер (a): 22.8 мм
- Размер сопряженных деталей (db min): 81 мм
- Da max.: 109 мм
- rb max.: 0.6 мм
Пропускная способность:
- Максимальная частота вращения в консистентной смазке: 19000 об/мин
- Максимальная частота вращения в воздушно-масляной смазке: 29000 мм/мин
- Динамическая грузоподъемность (C): 26 кн
- Статическая грузоподъемность (C0): 21.6 кн
Исходные данные для расчета:
- Расчетный коэффициент f: 1.1
- Расчетный коэффициент f1: 1
- Расчетный коэффициент f2A: 1
- Расчетный коэффициент f2B: 1.03
- Расчетный коэффициент f2C: 1.05
- Расчетный коэффициент fHC: 1.01
- Расчетный коэффициент (f0): 9.5
Классификация:
- Тела качения: шарики
- Обозначение: 7015 ce/hcp4ah1
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
Габаритные и посадочные размеры:
- Внутренний диаметр: 115 мм
- Внешний диаметр: 75 мм
- Высота. мм: 20
- Масса: 0.591 кг
- Наружный диаметр (D): 115 мм
- Внутренний диаметр (d): 75 мм
- Ширина (высота) (B): 20 мм
В таблице приведены основные размеры подшипника 7015 CE/HCP4AH1, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7015 CE/HCP4AH1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7015 | Основное исполнение. | 75 | 115 | 20 | 0.69 |
| 7015C | Угол контакта 15°. | 75 | 115 | 20 | 0.62 |
| 7015B | Угол контакта 40 градусов. | 75 | 115 | 20 | 0.86 |
| H7015C | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). | 75 | 115 | 20 | 0 |
| 7015 A | Шариковый радиально-упорный подшипник. | 75 | 115 | 20 | 0.86 |
| 7015DT | Механически обработанный сепаратор из текстолита. | 75 | 115 | 40 | 1.49 |
| 7015DB | Угол контакта 40°. | 75 | 115 | 20 | 1.49 |
| 7015DF | Механически обработанный сепаратор из стали или специального чугуна. | 75 | 115 | 40 | 1.49 |
| 7015AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 75 | 115 | 20 | 0.695 |
| H7015AC | Специальные: стяжная, закрепительная, зажимная втулка или клин (без гайки, без запирающего устройства). Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 75 | 115 | 20 | 0 |
| 7015UP4 | Класс точности JIS4 / ISO 4. | 75 | 115 | 20 | 0.64 |
| 7015CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 75 | 115 | 40 | 1.72 |
| 7015CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 75 | 115 | 40 | 1.72 |
| 7015CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 75 | 115 | 40 | 1.72 |
| 7015CPA | Угол контакта 15 градусов. | 75 | 115 | 20 | 0.69 |
| 7015UCP4 | Угол контакта 15°. Класс точности JIS4 / ISO 4. | 75 | 115 | 20 | 0.64 |
| 7015 ADT | Механически обработанный сепаратор из текстолита. | 75 | 115 | 40 | 1.72 |
| 7015 ADB | Шариковый радиально-упорный подшипник. | 75 | 115 | 40 | 1.72 |
| 7015 BDB | Шариковый радиально-упорный подшипник. | 75 | 115 | 40 | 1.72 |
| 7015 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 75 | 115 | 40 | 1.72 |
| 7015 BDT | Механически обработанный сепаратор из текстолита. | 75 | 115 | 40 | 1.72 |
| 7015 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 75 | 115 | 40 | 1.72 |
| 7015 C-UO | Шариковый радиально-упорный подшипник. | 75 | 115 | 40 | 1.72 |
| 7015 A-UD | Шариковый радиально-упорный подшипник. | 75 | 115 | 40 | 1.72 |
| 7015 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 75 | 115 | 40 | 1.72 |
| 7015 A-UO | Шариковый радиально-упорный подшипник. | 75 | 115 | 40 | 1.72 |
| 7015 C-UD | Шариковый радиально-упорный подшипник. | 75 | 115 | 40 | 1.72 |
| 7015 B-UD | Шариковый радиально-упорный подшипник. | 75 | 115 | 40 | 1.72 |
| 7015 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 75 | 115 | 40 | 1.72 |
| 7015 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 75 | 115 | 40 | 1.72 |
| 7015 B-UO | Шариковый радиально-упорный подшипник. | 75 | 115 | 40 | 1.72 |
| 7015CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 75 | 115 | 20 | 0.639 |
| 7015 DB/P7 | Шариковый радиально-упорный подшипник. | 75 | 115 | 20 | 0.68 |
| 7015A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 75 | 115 | 20 | 0.639 |
| 7015CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 75 | 115 | 20 | 0.669 |
| 7015 ATBP4 | Механически обработанный сепаратор из текстолита. | 75 | 115 | 20 | 0.62 |
| 7015 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 75 | 115 | 20 | 0.68 |
| 7015HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 75 | 115 | 20 | 0.672 |
| 7015 CTBP4 | Механически обработанный сепаратор из текстолита. | 75 | 115 | 20 | 0.62 |
| S7015 DB/P7 | Керамический материал. | 75 | 115 | 20 | 0.68 |
Модификации подшипника 7015 CE/HCP4AH1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
