Шариковый подшипник 7011 ACB/P4A
Подшипник 7011 ACB/P4A — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7011, размер 55*90*18 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 55 мм
Наружный диаметр: 90 мм
Ширина: 18 мм
Масса: 0.42 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

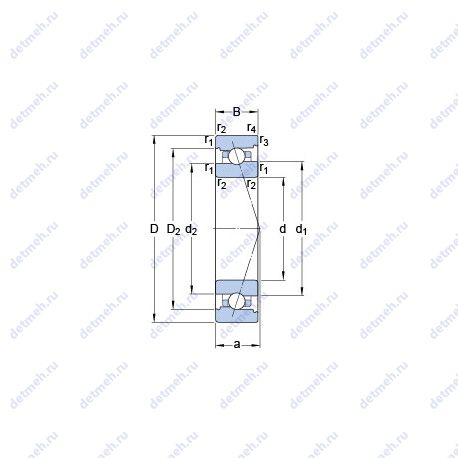

Таблица размеров и характеристик подшипника 7011 ACB/P4A
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Исходные данные для расчета:
- Расчетный коэффициент (спина к спине. лицом к лицу) X2: 0.67
- Расчетный коэффициент (одиночный. тандем) Y2: 0.87
- Расчетный коэффициент (одиночный. тандем) Y0: 0.38
- Расчетный коэффициент (одиночный. тандем) X2: 0.41
- Расчетный коэффициент (спина к спине. лицом к лицу) Y1: 0.92
- Расчетный коэффициент (спина к спине. лицом к лицу) Y2: 1.41
- Расчетный коэффициент (спина к спине. лицом к лицу) Y0: 0.76
- Расчетный коэффициент f: 1.06
- Расчетный коэффициент f1: 0.99
- Расчетный коэффициент f2A: 1
- Расчетный коэффициент f2B: 1.01
- Расчетный коэффициент f2C: 1.04
- Расчетный коэффициент fHC: 1
- Расчетный коэффициент (e): 0.68
Пропускная способность:
- Максимальная частота вращения в консистентной смазке: 19000 об/мин
- Максимальная частота вращения в воздушно-масляной смазке: 30000 мм/мин
- Статическая грузоподъемность (C0): 10.4 кн
- Динамическая грузоподъемность (C): 13.3 кн
Прочие характеристики:
- количество смазки Gref: 4.69 cm³
- Db max.: 86.8 мм
- D2: 79.39 мм
- Диаметр шарика Dw: 6.747 мм
- Количество шариков z: 26
- dn: 69.2 мм
- Преднатяг класса A GA: 78 н
- Преднатяг класса B GB: 155 н
- Преднатяг класса C GC: 470 н
- Преднатяг класса A: 100 н/мкм
- Преднатяг класса B: 128 н/мкм
- Преднатяг класса C: 194 н/мкм
- Размеры. мм: 90x55x18
- Граничная нагрузка по усталости (Pu): 0.44 кн
- Размер сопряженных деталей (ra max.): 1 мм
- Размер (d1): 68.18 мм
- r1.2 min.: 1.1 мм
- r3.4 min.: 0.6 мм
- Размер (a): 26 мм
- Размер сопряженных деталей (db min): 61 мм
- Da max.: 84 мм
- rb max.: 0.6 мм
- d2: 66.65 мм
- da min.: 61 мм
Классификация:
- Тела качения: шарики
- Обозначение: 7011 acb/p4a
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
Габаритные и посадочные размеры:
- Внутренний диаметр: 90 мм
- Внешний диаметр: 55 мм
- Высота. мм: 18
- Масса: 0.42 кг
- Наружный диаметр (D): 90 мм
- Внутренний диаметр (d): 55 мм
- Ширина (высота) (B): 18 мм
В таблице приведены основные размеры подшипника 7011 ACB/P4A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7011 ACB/P4A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7011 | Основное исполнение. | 55 | 90 | 18 | 0.42 |
| 7011B | Угол контакта 40 градусов. | 55 | 90 | 18 | 0.47 |
| 7011C | Угол контакта 15°. | 55 | 90 | 18 | 0.38 |
| 7011 A | Шариковый радиально-упорный подшипник. | 55 | 90 | 18 | 0.47 |
| 7011AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 55 | 90 | 18 | 0.42 |
| 7011DT | Механически обработанный сепаратор из текстолита. | 55 | 90 | 36 | 0.894 |
| 7011DF | Механически обработанный сепаратор из стали или специального чугуна. | 55 | 90 | 36 | 0.894 |
| 7011DB | Угол контакта 40°. | 55 | 90 | 18 | 0.894 |
| 7011CP4 | Угол контакта 15°. Класс точности JIS4 / ISO 4. | 55 | 90 | 18 | 0.38 |
| 7011CPA | Угол контакта 15 градусов. | 55 | 90 | 18 | 0.42 |
| 7011CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 55 | 90 | 36 | 0.94 |
| 7011CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 55 | 90 | 36 | 0.94 |
| 7011CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 55 | 90 | 36 | 0.94 |
| 7011UCP4 | Угол контакта 15°. Класс точности JIS4 / ISO 4. | 55 | 90 | 18 | 0.38 |
| 7011 ADT | Механически обработанный сепаратор из текстолита. | 55 | 90 | 36 | 0.94 |
| 7011 BDT | Механически обработанный сепаратор из текстолита. | 55 | 90 | 36 | 0.94 |
| 7011 BDB | Шариковый радиально-упорный подшипник. | 55 | 90 | 36 | 0.94 |
| 7011 ADB | Шариковый радиально-упорный подшипник. | 55 | 90 | 36 | 0.94 |
| 7011 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 55 | 90 | 36 | 0.94 |
| 7011 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 55 | 90 | 36 | 0.94 |
| 7011 A-UO | Шариковый радиально-упорный подшипник. | 55 | 90 | 36 | 0.94 |
| 7011CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 55 | 90 | 18 | 0.375 |
| 7011 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 55 | 90 | 36 | 0.94 |
| 7011 B-UD | Шариковый радиально-упорный подшипник. | 55 | 90 | 36 | 0.94 |
| 7011 C-UO | Шариковый радиально-упорный подшипник. | 55 | 90 | 36 | 0.94 |
| 7011 B-UO | Шариковый радиально-упорный подшипник. | 55 | 90 | 36 | 0.94 |
| 7011 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 55 | 90 | 36 | 0.94 |
| 7011 C-UD | Шариковый радиально-упорный подшипник. | 55 | 90 | 36 | 0.94 |
| 7011 A-UD | Шариковый радиально-упорный подшипник. | 55 | 90 | 36 | 0.94 |
| 7011 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 55 | 90 | 36 | 0.94 |
| 7011A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 55 | 90 | 18 | 0.375 |
| 7011CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 55 | 90 | 18 | 0.4 |
| 7011HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 55 | 90 | 18 | 0.43 |
| 7011 DB/P7 | Шариковый радиально-упорный подшипник. | 55 | 90 | 18 | 0.4 |
| 7011 CTBP4 | Механически обработанный сепаратор из текстолита. | 55 | 90 | 18 | 0.37 |
| 7011 FB/P7 | Механически обработанный сепаратор из стали или специального чугуна. | 55 | 90 | 18 | 0.4 |
| 7011 ATBP4 | Механически обработанный сепаратор из текстолита. | 55 | 90 | 18 | 0.37 |
| S7011 FB/P7 | Керамический материал. Механически обработанный сепаратор из стали или специального чугуна. | 55 | 90 | 18 | 0.4 |
| 7011 CB/P4A | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 55 | 90 | 18 | 0.42 |
| 7011 CE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 55 | 90 | 18 | 0.392 |
Модификации подшипника 7011 ACB/P4A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
