Шариковый подшипник 7004 CE/HCP4AL
Подшипник 7004 CE/HCP4AL — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7004, размер 20*42*12 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 20 мм
Наружный диаметр: 42 мм
Ширина: 12 мм
Масса: 0.056 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

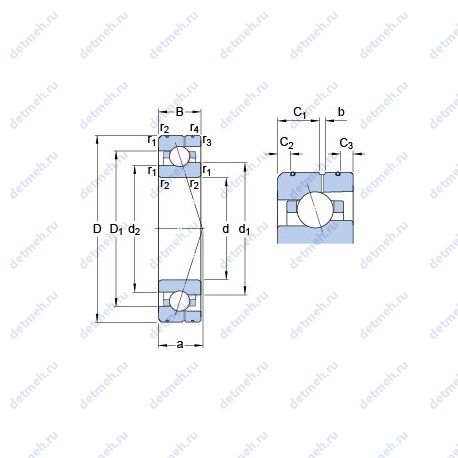

Таблица размеров и характеристик подшипника 7004 CE/HCP4AL
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Преднатяг класса C GC: 235 н
- da min.: 22 мм
- C1: 5.9 мм
- C2: 1.8 мм
- dn: 28.1 мм
- количество смазки Gref: 1.1 cm³
- Db max.: 39.6 мм
- Диаметр шарика Dw: 6.35 мм
- Количество шариков z: 12
- Преднатяг класса A GA: 40 н
- Преднатяг класса B GB: 120 н
- b: 1.9 мм
- Преднатяг класса A: 23 н/мкм
- Преднатяг класса B: 36 н/мкм
- Преднатяг класса C: 49 н/мкм
- C3: 1.9 мм
- Размеры. мм: 42x20x12
- Граничная нагрузка по усталости (Pu): 0.143 кн
- Размер (D1): 34.21 мм
- Размер сопряженных деталей (ra max.): 0.6 мм
- Размер (d1): 26.6 мм
- r1.2 min.: 0.6 мм
- r3.4 min.: 0.3 мм
- Размер (a): 10.2 мм
- Размер сопряженных деталей (db min): 22 мм
- Da max.: 40 мм
- rb max.: 0.3 мм
- d2: 24.8 мм
Пропускная способность:
- Максимальная частота вращения в консистентной смазке: 65000 об/мин
- Максимальная частота вращения в воздушно-масляной смазке: 100000 мм/мин
- Статическая грузоподъемность (C0): 3.4 кн
- Динамическая грузоподъемность (C): 7.4 кн
Исходные данные для расчета:
- Расчетный коэффициент f: 1.04
- Расчетный коэффициент f1: 1
- Расчетный коэффициент f2A: 1
- Расчетный коэффициент f2B: 1.03
- Расчетный коэффициент f2C: 1.05
- Расчетный коэффициент fHC: 1.01
- Расчетный коэффициент (f0): 7.2
Классификация:
- Тела качения: шарики
- Обозначение: 7004 ce/hcp4al
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
Габаритные и посадочные размеры:
- Внутренний диаметр: 42 мм
- Внешний диаметр: 20 мм
- Высота. мм: 12
- Масса: 0.056 кг
- Наружный диаметр (D): 42 мм
- Внутренний диаметр (d): 20 мм
- Ширина (высота) (B): 12 мм
В таблице приведены основные размеры подшипника 7004 CE/HCP4AL, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7004 CE/HCP4AL
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7004 | Основное исполнение. | 20 | 42 | 12 | 0.079 |
| 7004B | Угол контакта 40 градусов. | 20 | 42 | 12 | 0.089 |
| 7004C | Угол контакта 15°. | 20 | 42 | 12 | 0.066 |
| 7004AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 20 | 42 | 12 | 0.079 |
| 7004 A | Шариковый радиально-упорный подшипник. | 20 | 42 | 12 | 0.089 |
| 7004DF | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 42 | 24 | 0.16 |
| 7004DB | Угол контакта 40°. | 20 | 42 | 12 | 0.16 |
| 7004DT | Механически обработанный сепаратор из текстолита. | 20 | 42 | 24 | 0.16 |
| 7004CPA | Угол контакта 15 градусов. | 20 | 42 | 12 | 0.079 |
| NC7004V | Бессепараторный подшипник. | 20 | 42 | 12 | 0 |
| 7004CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 20 | 42 | 24 | 0.178 |
| 7004CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 20 | 42 | 24 | 0.178 |
| 7004CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 20 | 42 | 24 | 0.178 |
| 7004 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 42 | 24 | 0.178 |
| 7004 ADB | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 42 | 24 | 0.178 |
| 7004 BDT | Механически обработанный сепаратор из текстолита. | 20 | 42 | 24 | 0.178 |
| 7004 BDB | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 ADT | Механически обработанный сепаратор из текстолита. | 20 | 42 | 24 | 0.178 |
| 7004 B-UO | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| SM7004CP5 | Шариковый радиально-упорный подшипник. | 20 | 42 | 12 | 0.07 |
| 7004CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 20 | 42 | 12 | 0.069 |
| 7004 A-UD | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 C-UD | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 42 | 24 | 0.178 |
| 7004 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 42 | 24 | 0.178 |
| 7004 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 42 | 24 | 0.178 |
| 7004 C-UO | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 B-UD | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 A-UO | Шариковый радиально-упорный подшипник. | 20 | 42 | 24 | 0.178 |
| 7004 ATBP4 | Механически обработанный сепаратор из текстолита. | 20 | 42 | 12 | 0.07 |
| 7004-B-TVP | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. | 20 | 42 | 12 | 0.061 |
| 7004CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 20 | 42 | 12 | 0.07 |
| 7004HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 20 | 42 | 12 | 0.072 |
| 7004G/GNP4 | Класс точности JIS4 / ISO 4. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 20 | 42 | 12 | 0.067 |
| 7004 CTBP4 | Механически обработанный сепаратор из текстолита. | 20 | 42 | 12 | 0.07 |
| 7004A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 20 | 42 | 12 | 0.069 |
| 7004 BE 2RS | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Контактные уплотнения типа RS с обеих сторон подшипника. | 20 | 42 | 12 | 0.061 |
| 7004HVDUJ74 | Комплекты из 2, 3, 4 универсальных подшпников. Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 20 | 42 | 24 | 0.144 |
| 7004 CE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 20 | 42 | 12 | 0.064 |
Модификации подшипника 7004 CE/HCP4AL - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
