Шариковый подшипник 7004 B-UD
Подшипник 7004 B-UD — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7004, размер 20*42*24 мм.
Стандарт: ISO
Бренд: CX
Внутренний диаметр: 20 мм
Наружный диаметр: 42 мм
Ширина: 24 мм
Масса: 0.178 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника 7004 B-UD
Производитель CX
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

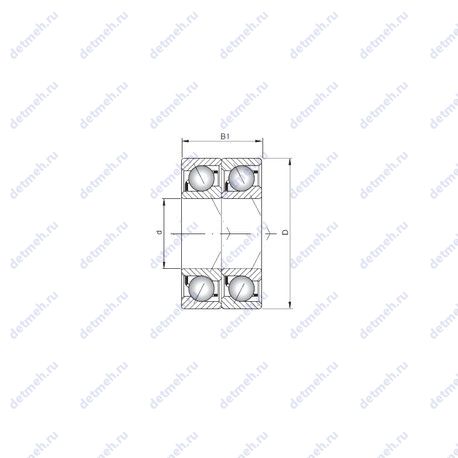

Габаритные и посадочные размеры:
- Масса - 0.178 кг;
- Угол наклона (α) - 40°;
- Ширина внутренней обоймы (B1) - 24 мм.;
- Высота. мм - 24;
- Внешний диаметр - 42 мм;
- Внутренний диаметр - 20 мм;
Классификация:
- Нагрузка - радиальная и осевая;
- Основной тип - шариковый радиально-упорный;
- Обозначение - 7004 b-ud;
- Тела качения - шарики;
Прочие характеристики:
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размеры. мм - 20x42x24;
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 15000 об/мин;
- Частота вращения предельная при пластичной смазке - 11000 об/мин;
- Грузоподъемность статическая - 11.1 кн;
- Грузоподъемность динамическая - 15.2 кн;
В таблице приведены основные размеры подшипника 7004 B-UD, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7004 B-UD
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7004 | Основное исполнение. | 20 | 42 | 12 | 0.079 |
| 7004B | Угол контакта 40 градусов. | 20 | 42 | 12 | 0.089 |
| 7004C | Угол контакта 15°. | 20 | 42 | 12 | 0.066 |
| 7004AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 20 | 42 | 12 | 0.079 |
| 7004 A | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 42 | 12 | 0.089 |
| 7004DF | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 42 | 24 | 0.16 |
| 7004DB | Угол контакта 40°. | 20 | 42 | 12 | 0.16 |
| 7004DT | Механически обработанный сепаратор из текстолита. | 20 | 42 | 24 | 0.16 |
| 7004CPA | Угол контакта 15 градусов. | 20 | 42 | 12 | 0.079 |
| NC7004V | Бессепараторный подшипник. | 20 | 42 | 12 | 0 |
| 7004CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 20 | 42 | 24 | 0.178 |
| 7004CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 20 | 42 | 24 | 0.178 |
| 7004CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 20 | 42 | 24 | 0.178 |
| 7004 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 42 | 24 | 0.178 |
| 7004 ADB | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 42 | 24 | 0.178 |
| 7004 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 42 | 24 | 0.178 |
| 7004 BDT | Механически обработанный сепаратор из текстолита. | 20 | 42 | 24 | 0.178 |
| 7004 BDB | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 42 | 24 | 0.178 |
| 7004 ADT | Механически обработанный сепаратор из текстолита. | 20 | 42 | 24 | 0.178 |
| SM7004CP5 | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 42 | 12 | 0.07 |
| 7004CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 20 | 42 | 12 | 0.069 |
| 7004 B-UO | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 42 | 24 | 0.178 |
| 7004 A-UD | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 42 | 24 | 0.178 |
| 7004 C-UD | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 42 | 24 | 0.178 |
| 7004 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 42 | 24 | 0.178 |
| 7004 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 42 | 24 | 0.178 |
| 7004 C-UO | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 42 | 24 | 0.178 |
| 7004 A-UO | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 42 | 24 | 0.178 |
| 7004 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 42 | 24 | 0.178 |
| 7004 ATBP4 | Механически обработанный сепаратор из текстолита. | 20 | 42 | 12 | 0.07 |
| 7004-B-TVP | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. | 20 | 42 | 12 | 0.061 |
| 7004CVUJ74 | Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 20 | 42 | 12 | 0.07 |
| 7004HVUJ74 | Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник. | 20 | 42 | 12 | 0.072 |
| 7004G/GNP4 | Класс точности JIS4 / ISO 4. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника. | 20 | 42 | 12 | 0.067 |
| 7004 CTBP4 | Механически обработанный сепаратор из текстолита. | 20 | 42 | 12 | 0.07 |
| 7004A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 20 | 42 | 12 | 0.069 |
| 7004 BE 2RS | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Контактные уплотнения типа RS с обеих сторон подшипника. | 20 | 42 | 12 | 0.061 |
| 7004HVDUJ74 | Комплекты из 2, 3, 4 универсальных подшпников. Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник. | 20 | 42 | 24 | 0.144 |
| 7004 CE/P4A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 20 | 42 | 12 | 0.064 |
| 7004 CD/P4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 20 | 42 | 12 | 0.068 |
Модификации подшипника 7004 B-UD - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
