Шариковый подшипник 3313 A
Подшипник 3313 A — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 3313, размер 65*140*58.7 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс A — Однорядный радиально-упорный шариковый подшипник с полиамидным сепаратором
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

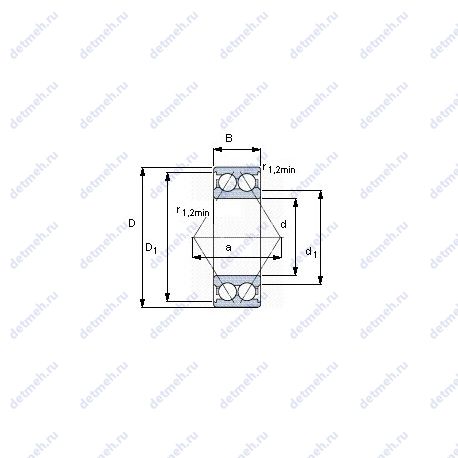

Таблица размеров и характеристик подшипника 3313 A
Производитель SKF+
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- da min.: 77 мм
- Размер (d1): 89.85 мм
- Размер (a): 84 мм
- Da max.: 128 мм
- r1.2 min.: 2.1 мм
- Pu (N) Предел усталостной прочности: 4550
- Размеры. мм: 140x65x58.7
- Граничная нагрузка по усталости (Pu): 4.6 кн
- Размер (D1): 115.95 мм
- Размер сопряженных деталей (ra max.): 2 мм
Классификация:
- Нагрузка: радиальная и осевая
- Основной тип: шариковый радиально-упорный
- Тела качения: шарики
- Обозначение: 3313 a
Пропускная способность:
- Номинальная частота вращения: 4500 об/мин
- Предельная частота вращения: 4500 об/мин
- Co (kN) Грузоподъемность статическая: 110
- C (kN) Грузоподъемность динамическая: 146
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 4300
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 3200
- Динамическая грузоподъемность (C): 146 кн
- Статическая грузоподъемность (C0): 110 кн
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.8
- Расчетный коэффициент (Y)0: 0.66
- Расчетный коэффициент (Y)1: 0.78
- Расчетный коэффициент (Y)2: 1.24
- Расчетный коэффициент (kr): 0.07
- Расчетный коэффициент X: 0.63
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 65
- D (мм) Наружный диаметр: 140
- m (кг) Масса: 4.1
- В (мм) Ширина: 58.7
- Внутренний диаметр: 140 мм
- Внешний диаметр: 65 мм
- Высота. мм: 58.7
- Масса: 4.1 кг
- Наружный диаметр (D): 140 мм
- Внутренний диаметр (d): 65 мм
- Ширина (высота) (B): 58.7 мм
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Пропускная способность:
- Грузоподъемность статическая: 107.8 кн
- Частота вращения предельная при пластичной смазке: 3445 об/мин
- Частота вращения предельная при жидкой смазке: 4050 об/мин
- Грузоподъемность динамическая: 143.1 кн
Прочие характеристики:
- Количество дорожек качения: 2
- Уплотнение: нет
- Размер (a): 84 мм.
- Размеры. мм: 65x140x58.7
Габаритные и посадочные размеры:
- Масса: 4.1 кг
- Ширина наружной обоймы (C): 58.7 мм.
- Ширина (высота) (B): 58.7 мм.
- Высота. мм: 58.7
- Внешний диаметр: 140 мм
- Внутренний диаметр: 65 мм
Классификация:
- Основной тип: шариковый радиально-упорный
- Обозначение: 3313 a
- Нагрузка: радиальная и осевая
- Тела качения: шарики
Производитель SNR+
французский производитель подшипников, основанный в 1946 году. Компания специализируется на выпуске подшипников для автомобильной промышленности, аэрокосмической отрасли, железнодорожного транспорта. SNR придерживается высоких стандартов качества, что подтверждается международными сертификатами ISO 9001 и QS 9000.
Габаритные и посадочные размеры:
- Ширина (высота) (B): 58.700 мм.
- Масса: 4.20 кг
- Ширина наружной обоймы (C): 58.700 мм.
- Высота. мм: 58.700
- Внешний диаметр: 140.000. мм
- Внутренний диаметр: 65.000. мм
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 65x140x58.700
Классификация:
- Обозначение: 3313a
- Нагрузка: радиальная и осевая
- Тела качения: шарики
- Основной тип: шариковый радиально-упорный
В таблице приведены основные размеры подшипника 3313 A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 3313 A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 3313 | Основное исполнение. | 65 | 140 | 58.7 | 3.9 |
| NJ3313 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 65 | 140 | 58.7 | 4.65 |
| NU3313 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 65 | 140 | 58.7 | 4.53 |
| NUP3313 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 65 | 140 | 58.7 | 4.77 |
| 3313 ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 65 | 140 | 58.7 | 3.9 |
| 3313-DA | Шариковый радиально-упорный подшипник, однорядный. | 65 | 140 | 58.7 | 4.38 |
| 3313 2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 65 | 140 | 58.7 | 4.1 |
| 3313 2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 65 | 140 | 58.7 | 3.9 |
| 3313A-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 65 | 140 | 58 | 4.1 |
| 3313-B-TV | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 65 | 140 | 58.7 | 4.1 |
| 3313-B-TVH | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. | 65 | 140 | 58.7 | 3.63 |
| 3313 DNRCBM | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. | 65 | 140 | 58.7 | 4 |
| 3313-B-2Z-TV | Защитные металлические шайбы типа Z с двух сторон подшипника. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 65 | 140 | 58.7 | 4.1 |
| 3313-B-2RSR-TV | Контактные уплотнения типа RS с обеих сторон подшипника. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 65 | 140 | 58.7 | 4.1 |
| 3313 A-2Z/MT33 | Защитные металлические шайбы типа Z с двух сторон подшипника. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 65 | 140 | 58.7 | 4.1 |
Модификации подшипника 3313 A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 3313 A
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SKF | 3313 A | 65 | 140 | 58.7 | ISO |
| ISB | 3313 A | 65 | 140 | 58.7 | ISO |
| SNR | 3313 A | 65 | 140 | 58.7 | ISO |
Аналог подшипника 3313 A — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
