Шариковый подшипник 18324К

Подшипник 18324К — это отечественный шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом, обозначение основновного исполнения 18324, размер 120*210*80 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 120 мм
Наружный диаметр: 210 мм
Ширина: 80 мм
Масса: 11.616 кг

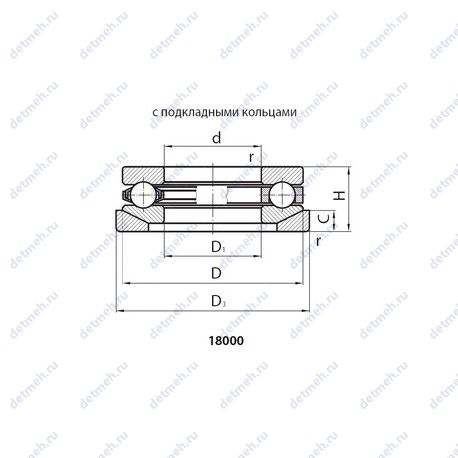

Подшипник 18324К чертеж — Чертеж подшипника 18324К

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 18324К

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при пластичной смазке - 800 об/мин;
Частота вращения предельная при жидкой смазке - 1100 об/мин;
Грузоподъемность статическая - 915 кн;
Грузоподъемность динамическая - 325 кн;

Прочие характеристики:

Размер (D3) - 220 мм.;
Размер (C) - 22 мм.;
Размер (D1) - 123 мм.;
Номер по ГОСТ - 18324к;
Уплотнение - нет;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Высота (H) - 80 мм.;
Радиус наружней фаски - 2.1 мм.;
Масса - 11.616 кг;
Внешний диаметр - 210 мм., 210;
Внутренний диаметр - 120 мм., 120;

Классификация:

Основной тип - шариковый упорный;
Нагрузка - осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 18324К, технические характеристики и номинальные значения.

Таблица модификаций подшипника 18324К

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
18324	Основное исполнение.	120	210	80	11.90
6 18324	Шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом.	120	210	80	11.90
8 18324	Шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом.	120	210	80	11.90
С8 18324	Шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом.	120	210	80	11.90
5В0 18324	Шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом.	120	210	80	11.90

Модификации подшипника 18324К - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
