Шариковый подшипник 6-18324

Подшипник 6-18324 — это отечественный шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом, обозначение основновного исполнения 18324, размер 120*210*80 мм.
Импортный аналог - 53324U324.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 120 мм
Наружный диаметр: 210 мм
Ширина: 80 мм
Масса: 11.90 кг

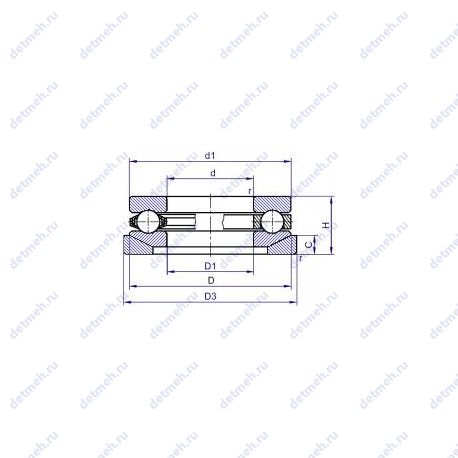

Подшипник 6-18324 чертеж — Чертеж подшипника 6-18324

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6-18324

Производитель ГПЗ-1

ОАО "Московский подшипник"

Классификация:

Обозначение - 6 18324;
Основной тип - шариковый упорный;
Нагрузка - осевая;
Тела качения - шарики;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 800;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 1100;
Co (kN) Грузоподъемность статическая - 915;
C (kN) Грузоподъемность динамическая - 325;

Прочие характеристики:

N шариков Количество шариков - 13;
d шарика (мм) Диаметр шарика - 35.719;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;
Уплотнение - нет;
Количество дорожек качения - 1;
Номер по ГОСТ - 6-18324;

Габаритные и посадочные размеры:

m (кг) Масса - 11.9;
В (мм) Ширина - 80;
D (мм) Наружный диаметр - 210/220;
d (мм) Внутренний диаметр - 120;
Наружный диаметр (D1) - 220;
Высота (H) - 80 мм.;
Масса - 11.9 кг;
Внешний диаметр - 210. мм;
Внутренний диаметр - 120. мм;

В таблице приведены основные размеры подшипника 6-18324, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-18324

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
18324	Основное исполнение.	120	210	80	11.90
18324К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	120	210	80	11.616
8 18324	Шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом.	120	210	80	11.90
С8 18324	Шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом.	120	210	80	11.90
5В0 18324	Шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом.	120	210	80	11.90

Модификации подшипника 6-18324 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
