Подшипник шариковый упорный 18324

Отечественный шариковый упорный подшипник с маркировкой 18324.
Одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом, является основным конструктивным исполнением.
Импортный аналог подшипника - 53324U324.
Размер подшипника: 120*210/220*80 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: ГОСТ,ГПЗ-1
  3. Внутренний диаметрВнутренний диаметр: 120 мм
  4. Наружный диаметрНаружный диаметр: 210/220 мм
  5. ШиринаШирина: 80 мм
  6. МассаМасса: 11.90 кг

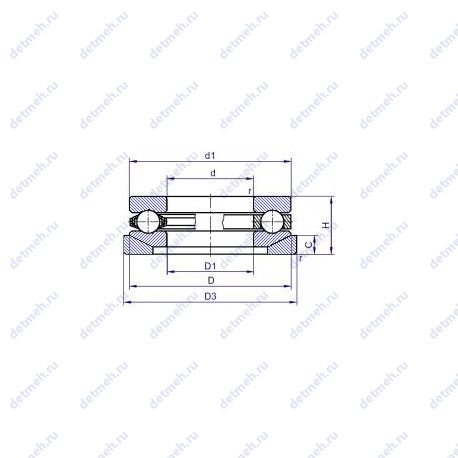

Чертеж подшипника 18324
Чертеж подшипника 18324

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вас интересует покупка подшипника 18324, его цена, наличие, срок поставки, модификации и аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 18324

НомерТехнические требованияd,ммD,ммB,ммm,кг
18324К1202108011.616
5В0 18324120210/2208011.90
6 18324120210/2208011.90
8 18324120210/2208011.90
С8 18324ВНИИНП-235
120210/2208011.90
Что такое модификация подшипника?

Модификации подшипника 18324 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 18324

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-118324120210/22080ГОСТ
ГОСТ18324120210/22080ГОСТ
Что такое аналог подшипника?

Аналог подшипника 18324 - это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица размеров и характеристик подшипника 18324

В таблице приведены основные размеры подшипника 18324, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-1 — подшипник 18324

Классификация:

Основной тип — шариковый упорный

Тела качения — шарики

Нагрузка — осевая

Обозначение — 18324

Прочие характеристики:

Номер по ГОСТ — 18324

Размеры. мм — 120x210x205

Импортный аналог — 53324. u324

(d) диаметр отверстия тугого кольца. мм — 120

(D1) диаметр отверстия свободного кольца. мм — 123

(D3) диаметр отверстия подкладного кольца. мм — 165

ГОСТ — ГОСТ 520, ту 37.006.153

Материал Марка стали — шх-15

d шарика (мм) Диаметр шарика — 35.719

N шариков Количество шариков — 13

Габаритные и посадочные размеры:

Радиус наружней фаски — 3.5

Масса — 12.6 кг

(D) наружный диаметр свободного кольца. мм — 210

(d1) наружный диаметр тугого кольца. мм — 205

(D2) наружный диаметр подкладного кольца. мм — 220

(C1) номинальная высота подкладного кольца. мм — 22

(R) радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца. мм — 160

( S) высота центра радиуса сферического опорного кольца. мм — 63

(T1) номинальная высота подшипника с подкладным кольцом. мм — 80

d (мм) Внутренний диаметр — 120

D (мм) Наружный диаметр — 210/220

В (мм) Ширина — 80

m (кг) Масса — 11.9

Пропускная способность:

C (kN) Грузоподъемность динамическая — 325

Co (kN) Грузоподъемность статическая — 915

n oil (1/min) Ном. частота вращен. при жидк. смазке — 1100

n grease (1/min) Ном. частота вращен. при пластич. смазке — 800
