Роликовый подшипник 81196 M

Подшипник 81196 M — это импортный роликовый упорный подшипник, однорядный, одинарный, обозначение основновного исполнения 81196, размер 480*580*80 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 480 мм
Наружный диаметр: 580 мм
Ширина: 80 мм
Масса: 43 кг

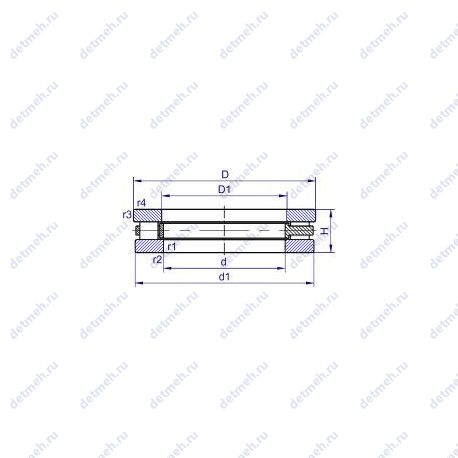

Подшипник 81196 M чертеж — Чертеж подшипника 81196 M

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 81196 M

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Расстояние от торца до оси смазочных отверстий (A) - 6;
Размер (D1) - 484 мм.;
Размер (r1 min.) - 2.1 мм;
Размер (r2 min.) - 2.1 мм;
Размер сопряженных деталей (Da max.) - 500;
Размер сопряженных деталей (ra max.) - 2;
Размер (d1) - 575 мм.;
Размер сопряженных деталей (da min.) - 573;
Размер (B) - 24 мм.;
Размер (Dw) - 32 мм.;
Pu (N) Предел усталостной прочности - 585000;
Размеры. мм - 480x580x80;
Грузоподъемность динамическая - 1460 кн;
Граничная нагрузка по усталости (Pu) - 585;
Количество дорожек качения - 1;
Уплотнение - нет;

Классификация:

Нагрузка - осевая;
Тела качения - ролики;
Обозначение - 81196m, 81196 m;
Основной тип - роликовый упорный;

Габаритные и посадочные размеры:

Высота (H) - 80 мм.;
d (мм) Внутренний диаметр - 480;
D (мм) Наружный диаметр - 580;
m (кг) Масса - 43;
H (мм) Высота профиля - 80;
Высота. мм - 80;
Внутренний диаметр - 480 мм;
Внешний диаметр - 580 мм;
Масса - 43 кг;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 8650;
C (kN) Грузоподъемность динамическая - 1460;
Грузоподъемность статическая - 8650 кн;
Частота вращения номинальная - 280 об/мин;
Частота вращения предельная - 560 об/мин;

В таблице приведены основные размеры подшипника 81196 M, технические характеристики и номинальные значения.

Таблица модификаций подшипника 81196 M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
81196	Основное исполнение.	480	580	80	43

Модификации подшипника 81196 M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
