Подшипник 81113 TN ISO

Модификация 81113 TN — это импортный роликовый упорный подшипник, однорядный, одинарный, основное конструктивное исполнение - 81113.
Отечественный аналог - 9113.
Размер подшипника: 65*90*18 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: INA,NBS,SKF Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 65 мм
  4. Наружный диаметрНаружный диаметр: 90 мм
  5. ШиринаШирина: 18 мм
  6. МассаМасса: 0.31 кг

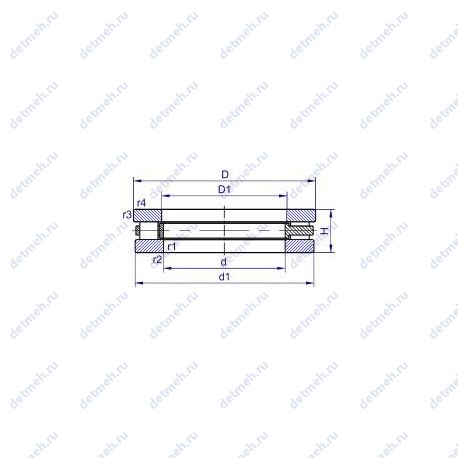

Подшипник 81113 TN чертеж
Чертеж подшипника 81113 TN

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 81113 TN

НомерТехнические требованияd,ммD,ммB,ммm,кг
81113 M65900374
81113Основное исполнение.6590180.31
81113-TV6590180.31
K81113-TV65907.50.09
81113-TVPB6590180.33
K 81113-TVPB65907.50
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 81113 TN

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ9113659018ГОСТ
SKF81113 TN659018ISO
INA81113 TN659018ISO
NBS81113 TN659018ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 81113 TN

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
81113659018
81113-TVPB659018
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 81113 TN

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель INA

INA — Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

  • Обозначение - 811 13 tn;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 65;
  • m (кг) Масса - 0.332;
  • D (мм) Наружный диаметр - 90;
  • T (мм) Высота - 18;

Пропускная способность:

  • Co (kN) Грузоподъемность статическая - 340.0;
  • C (kN) Грузоподъемность динамическая - 107.0;

Производитель NBS

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - 81113tn;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 65x90x18;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (B) - 5.25 мм.;
  • Размер (Dw) - 7.5 мм.;
  • Размер (D1) - 67 мм.;
  • Размер (d1) - 90 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 65 мм;
  • Внешний диаметр - 90 мм;
  • Высота. мм - 18;
  • Масса - 0.11 кг, 0.31 кг;
  • Ширина рабочая (T) - 18 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 106.5 кн;
  • Грузоподъемность статическая - 339.5 кн;
  • Частота вращения предельная при жидкой смазке - 3 500 об/мин;

Производитель SKF

SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - 81113tn, 81113 tn;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 65x90x18;
  • Грузоподъемность динамическая - 83 кн;
  • Граничная нагрузка по усталости (Pu) - 32.5;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (B) - 5.25 мм.;
  • Размер (D1) - 67 мм.;
  • Размер (r1 min.) - 1 мм;
  • Размер (r2 min.) - 1 мм;
  • Размер сопряженных деталей (Da max.) - 67;
  • Размер сопряженных деталей (ra max.) - 1;
  • Размер (d1) - 90 мм.;
  • Размер сопряженных деталей (da min.) - 87;
  • Расстояние от торца до оси смазочных отверстий (A) - 0.0082;
  • Размер (Dw) - 7.5 мм.;
  • Pu (N) Предел усталостной прочности - 32500;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 65 мм;
  • Внешний диаметр - 90 мм;
  • Высота. мм - 18;
  • Масса - 0.31 кг;
  • Высота (H) - 18 мм.;
  • d (мм) Внутренний диаметр - 65;
  • D (мм) Наружный диаметр - 90;
  • m (кг) Масса - 0.31;
  • H (мм) Высота профиля - 18;

Пропускная способность:

  • Грузоподъемность статическая - 320 кн;
  • Частота вращения номинальная - 1700 об/мин;
  • Частота вращения предельная - 3400 об/мин;
  • Co (kN) Грузоподъемность статическая - 320;
  • C (kN) Грузоподъемность динамическая - 83;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 1700;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 1200;
×
