Подшипник 81238 M ISO

Модификация 81238 M — это импортный роликовый упорный подшипник, однорядный, одинарный, основное конструктивное исполнение - 81238.
Отечественный аналог - 9238.
Размер подшипника: 190*270*62 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: INA,NBS,SKF Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 190 мм
  4. Наружный диаметрНаружный диаметр: 270 мм
  5. ШиринаШирина: 62 мм
  6. МассаМасса: 10.4 кг

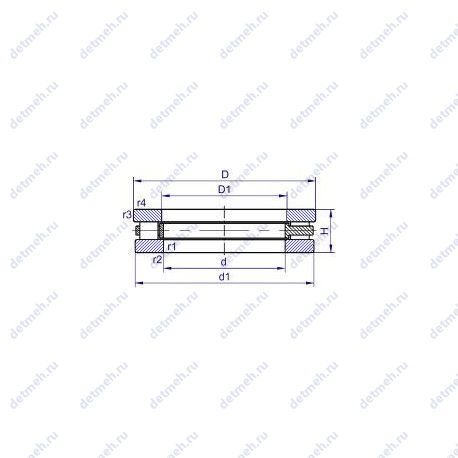

Подшипник 81238 M чертеж
Чертеж подшипника 81238 M

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 81238 M

НомерТехнические требованияd,ммD,ммB,ммm,кг
81238Основное исполнение.1902706210.5
81238-MB1902706211.7
K 81238-MB190270260
GS 81238190270184.06
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 81238 M

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ923819027062ГОСТ
SKF81238 M19027062ISO
INA81238 M19027062ISO
NBS81238 M19027062ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 81238 M

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
8123819027062
81238-MB19027062
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 81238 M

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель INA

INA — Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - 81238-m, 812 38 m;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 190x270x62;
  • Размер (r) - 2 мм;
  • m - 12.8 kg;
  • nG - 1250 1/min;
  • nB - 480 1/min;
  • Размер (D1) - 194 мм.;
  • Размер (d1) - 267 мм.;
  • Ca - 880000 n;
  • C0a - 3000000 n;
  • Cua - 285000 n;
  • соответствующий упорный цилиндрический роликоподшипник без колец - k81238-m;
  • пригодное свободное кольцо - gs81238;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 270 мм;
  • Высота. мм - 62;
  • Наружный диаметр (D) - 270 мм;
  • Ширина рабочая (T) - 62 мм.;
  • Внутренний диаметр (d) - 190 мм;
  • d (мм) Внутренний диаметр - 190;
  • m (кг) Масса - 12.8;
  • D (мм) Наружный диаметр - 270;
  • T (мм) Высота - 62;

Пропускная способность:

  • Co (kN) Грузоподъемность статическая - 3000.0;
  • C (kN) Грузоподъемность динамическая - 880.0;

Производитель NBS

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - 81238-m;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 190x270x62;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (B) - 18 мм.;
  • Размер (Dw) - 26 мм.;
  • Размер (D1) - 194 мм.;
  • Размер (d1) - 267 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 270 мм;
  • Высота. мм - 62;
  • Масса - 10.4 кг, 3.835 кг;
  • Ширина рабочая (T) - 62 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 879.3 кн;
  • Грузоподъемность статическая - 2998.9 кн;
  • Частота вращения предельная при жидкой смазке - 1 200 об/мин;

Производитель SKF

SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - 81238m, 81238 m;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 190x270x62;
  • Грузоподъемность динамическая - 695 кн;
  • Граничная нагрузка по усталости (Pu) - 250;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (B) - 18 мм.;
  • Размер (D1) - 194 мм.;
  • Размер (r1 min.) - 2 мм;
  • Размер (r2 min.) - 2 мм;
  • Размер сопряженных деталей (Da max.) - 200;
  • Размер сопряженных деталей (ra max.) - 2;
  • Размер (d1) - 267 мм.;
  • Размер сопряженных деталей (da min.) - 265;
  • Расстояние от торца до оси смазочных отверстий (A) - 0.67;
  • Размер (Dw) - 26 мм.;
  • Pu (N) Предел усталостной прочности - 250000;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 270 мм;
  • Высота. мм - 62;
  • Масса - 12 кг;
  • Высота (H) - 62 мм.;
  • d (мм) Внутренний диаметр - 190;
  • D (мм) Наружный диаметр - 270;
  • m (кг) Масса - 10.5;
  • H (мм) Высота профиля - 62;

Пропускная способность:

  • Грузоподъемность статическая - 2900 кн;
  • Частота вращения номинальная - 500 об/мин;
  • Частота вращения предельная - 1000 об/мин;
  • Co (kN) Грузоподъемность статическая - 2900;
  • C (kN) Грузоподъемность динамическая - 695;
×
