Подшипник 81136 M ISO
Модификация 81136 M — это импортный роликовый упорный подшипник, однорядный, одинарный, основное конструктивное исполнение - 81136.
Размер подшипника: 180*225*34 мм.
Стандарт: ISO
Бренды: INA,NBS,SKF Смотреть все
Внутренний диаметр: 180 мм
Наружный диаметр: 225 мм
Ширина: 34 мм
Масса: 3.04 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 81136 M
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 81136 | Основное исполнение. | 180 | 225 | 34 | 3.05 |
| 81136-MB | 180 | 225 | 34 | 3.07 | |
| K 81136-MB | 180 | 225 | 14 | 0 | |
| GS 81136 | 180 | 225 | 10 | 1.12 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 81136 M
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 81136 M
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель INA
INA — Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Классификация:
- Основной тип - роликовый упорный;
- Тела качения - ролики;
- Обозначение - 81136-m, 811 36 m;
- Нагрузка - осевая;
Прочие характеристики:
- Размеры. мм - 180x225x34;
- Размер (r) - 1.1 мм;
- m - 3.3 kg;
- nG - 1430 1/min;
- nB - 580 1/min;
- Размер (D1) - 183 мм.;
- Размер (d1) - 222 мм.;
- Ca - 340000 n;
- C0a - 1300000 n;
- Cua - 115000 n;
- соответствующий упорный цилиндрический роликоподшипник без колец - k81136-m;
- пригодное свободное кольцо - gs81136;

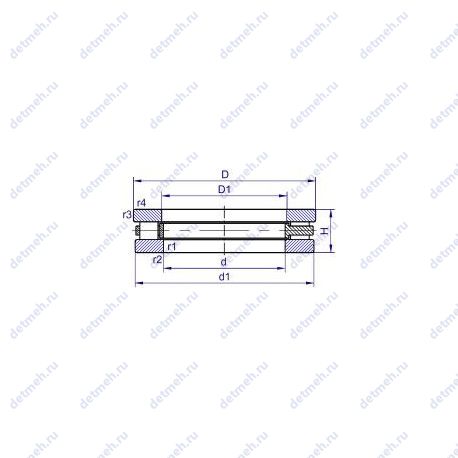

Габаритные и посадочные размеры:
- Внутренний диаметр - 180 мм;
- Внешний диаметр - 225 мм;
- Высота. мм - 34;
- Наружный диаметр (D) - 225 мм;
- Ширина рабочая (T) - 34 мм.;
- Внутренний диаметр (d) - 180 мм;
- d (мм) Внутренний диаметр - 180;
- m (кг) Масса - 3.3;
- D (мм) Наружный диаметр - 225;
- T (мм) Высота - 34;
Пропускная способность:
- Co (kN) Грузоподъемность статическая - 1300.0;
- C (kN) Грузоподъемность динамическая - 340.0;
Производитель NBS
Классификация:
- Основной тип - роликовый упорный;
- Тела качения - ролики;
- Обозначение - 81136-m;
- Нагрузка - осевая;
Прочие характеристики:
- Размеры. мм - 180x225x34;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер (B) - 10 мм.;
- Размер (Dw) - 14 мм.;
- Размер (D1) - 183 мм.;
- Размер (d1) - 222 мм.;
Габаритные и посадочные размеры:
- Внутренний диаметр - 180 мм;
- Внешний диаметр - 225 мм;
- Высота. мм - 34;
- Масса - 3.04 кг, 1.12 кг;
- Ширина рабочая (T) - 34 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 339.6 кн;
- Грузоподъемность статическая - 1299.7 кн;
- Частота вращения предельная при жидкой смазке - 1 300 об/мин;
Производитель SKF
SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Основной тип - роликовый упорный;
- Тела качения - ролики;
- Обозначение - 81136m, 81136 m;
- Нагрузка - осевая;
Прочие характеристики:
- Размеры. мм - 180x225x34;
- Грузоподъемность динамическая - 270 кн;
- Граничная нагрузка по усталости (Pu) - 110;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер (B) - 10 мм.;
- Размер (D1) - 183 мм.;
- Размер (r1 min.) - 1.1 мм;
- Размер (r2 min.) - 1.1 мм;
- Размер сопряженных деталей (Da max.) - 185;
- Размер сопряженных деталей (ra max.) - 1.1;
- Размер (d1) - 222 мм.;
- Размер сопряженных деталей (da min.) - 219;
- Расстояние от торца до оси смазочных отверстий (A) - 0.13;
- Размер (Dw) - 14 мм.;
- Pu (N) Предел усталостной прочности - 110000;
Габаритные и посадочные размеры:
- Внутренний диаметр - 180 мм;
- Внешний диаметр - 225 мм;
- Высота. мм - 34;
- Масса - 3.7 кг;
- Высота (H) - 34 мм.;
- d (мм) Внутренний диаметр - 180;
- D (мм) Наружный диаметр - 225;
- m (кг) Масса - 3.05;
- H (мм) Высота профиля - 34;
Пропускная способность:
- Грузоподъемность статическая - 1270 кн;
- Частота вращения номинальная - 750 об/мин;
- Частота вращения предельная - 1500 об/мин;
- Co (kN) Грузоподъемность статическая - 1270;
- C (kN) Грузоподъемность динамическая - 270;
