Подшипник 81144 M ISO

Модификация 81144 M — это импортный роликовый упорный подшипник, однорядный, одинарный, основное конструктивное исполнение - 81144.
Размер подшипника: 220*270*37 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: INA,NBS,SKF Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 220 мм
  4. Наружный диаметрНаружный диаметр: 270 мм
  5. ШиринаШирина: 37 мм
  6. МассаМасса: 4.5 кг

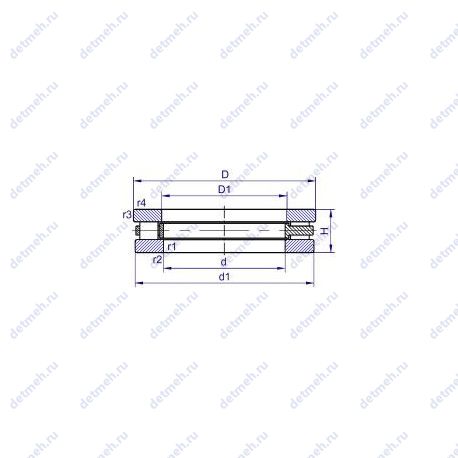

Подшипник 81144 M чертеж
Чертеж подшипника 81144 M

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 81144 M

НомерТехнические требованияd,ммD,ммB,ммm,кг
81144Основное исполнение.220270374.5
81144-MB220270374.65
K 81144-MB220270150
GS 81144220270111.59
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 81144 M

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
8114422027037
81144-MB22027037
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 81144 M

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель INA

INA — Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - 81144-m, 811 44 m;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 220x270x37;
  • Размер (r) - 1.1 мм;
  • m - 5.22 kg;
  • nG - 1180 1/min;
  • nB - 490 1/min;
  • Размер (D1) - 223 мм.;
  • Размер (d1) - 267 мм.;
  • Ca - 420000 n;
  • C0a - 1730000 n;
  • Cua - 146000 n;
  • соответствующий упорный цилиндрический роликоподшипник без колец - k81144-m;
  • пригодное свободное кольцо - gs81144;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 220 мм;
  • Внешний диаметр - 270 мм;
  • Высота. мм - 37;
  • Наружный диаметр (D) - 270 мм;
  • Ширина рабочая (T) - 37 мм.;
  • Внутренний диаметр (d) - 220 мм;
  • d (мм) Внутренний диаметр - 220;
  • m (кг) Масса - 5.22;
  • D (мм) Наружный диаметр - 270;
  • T (мм) Высота - 37;

Пропускная способность:

  • Co (kN) Грузоподъемность статическая - 1730.0;
  • C (kN) Грузоподъемность динамическая - 420.0;

Производитель NBS

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - 81144-m;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 220x270x37;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (B) - 11 мм.;
  • Размер (Dw) - 15 мм.;
  • Размер (D1) - 223 мм.;
  • Размер (d1) - 267 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 220 мм;
  • Внешний диаметр - 270 мм;
  • Высота. мм - 37;
  • Масса - 4.5 кг, 1.59 кг;
  • Ширина рабочая (T) - 37 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 419.78 кн;
  • Грузоподъемность статическая - 1729.635 кн;
  • Частота вращения предельная при жидкой смазке - 1 100 об/мин;

Производитель SKF

SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

  • Основной тип - роликовый упорный;
  • Тела качения - ролики;
  • Обозначение - 81144m, 81144 m;
  • Нагрузка - осевая;

Прочие характеристики:

  • Размеры. мм - 220x270x37;
  • Грузоподъемность динамическая - 335 кн;
  • Граничная нагрузка по усталости (Pu) - 137;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (B) - 11 мм.;
  • Размер (D1) - 223 мм.;
  • Размер (r1 min.) - 1.1 мм;
  • Размер (r2 min.) - 1.1 мм;
  • Размер сопряженных деталей (Da max.) - 226;
  • Размер сопряженных деталей (ra max.) - 1.1;
  • Размер (d1) - 267 мм.;
  • Размер сопряженных деталей (da min.) - 263;
  • Расстояние от торца до оси смазочных отверстий (A) - 0.23;
  • Размер (Dw) - 15 мм.;
  • Pu (N) Предел усталостной прочности - 137000;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 220 мм;
  • Внешний диаметр - 270 мм;
  • Высота. мм - 37;
  • Масса - 5.2 кг;
  • Высота (H) - 37 мм.;
  • d (мм) Внутренний диаметр - 220;
  • D (мм) Наружный диаметр - 270;
  • m (кг) Масса - 4.5;
  • H (мм) Высота профиля - 37;

Пропускная способность:

  • Грузоподъемность статическая - 1700 кн;
  • Частота вращения номинальная - 670 об/мин;
  • Частота вращения предельная - 1300 об/мин;
  • Co (kN) Грузоподъемность статическая - 1700;
  • C (kN) Грузоподъемность динамическая - 335;
×
