Подшипник 13528АМНК ГОСТ

Модификация 13528АМНК — это отечественный роликовый радиальный подшипник, двухрядный, с закрепительной втулкой, основное конструктивное исполнение - 13528.
Импортный аналог - 22232ACKMW33H3132.
Размер подшипника: 140*290*80 мм.

Стандарт: ГОСТ
Бренд: МПЗ
Внутренний диаметр: 140 мм
Наружный диаметр: 290 мм
Ширина: 80 мм
Масса: 30.46 кг

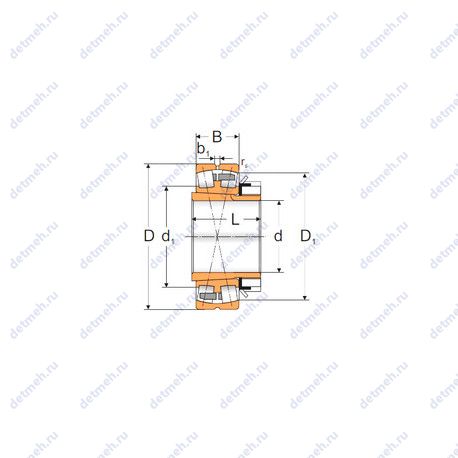

Подшипник 13528АМНК чертеж — Чертеж подшипника 13528АМНК

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Расшифровка
Модификации
Аналоги
Взаимозаменяемость
Размеры и характеристики

Расшифровка условного обозначения 13528АМНК

Суффикс А — Повышенная грузоподъемность Суффикс М — Модифицированный контакт. Суффикс Н — Детали из теплостойкой стали

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 13528АМНК

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
13528	Основное исполнение.	140	290	80/119	30
13528 А	Повышенная грузоподъемность	140	290	80/119	30
13528 АН	Повышенная грузоподъемность Детали из теплостойкой стали	140	290	80/119	30
13528 Л	Сепаратор из латуни.	140	290	80	30
13528 Н	Детали из теплостойкой стали	140	290	80/119	30
30-13528		140	290	119	30
30-13528 А	Повышенная грузоподъемность	140	290	80	30
30 13528 АН	Повышенная грузоподъемность Детали из теплостойкой стали	140	290	119	30
40-13528		140	290	119	30
40-13528 А	Повышенная грузоподъемность	140	290	80	30
13528 АМН	Повышенная грузоподъемность Модифицированный контакт. Детали из теплостойкой стали	140	290	80/119	30

Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

Категория
Ряд момента трения
Группа радиального зазора
Класс точности

Так же могут отличаться технические требования:

Увеличенная грузоподъёмность
Изменения конструктивных решений
Модифицированный контакт
Нестандартные материалы
Специальные технические условия
Материал и конструкция сепараторов подшипника
Материалы колец и тел качения
Температура отпуска и рабочая температура
Марка смазки
Вибрация и шумность
Частота вращения предельная при пластичной смазке и жидкой
Максимальная эксплуатационная нагрузка
Уровень защиты

Таблица аналогов подшипника 13528АМНК

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
МПЗ	13528АМНК	140	290	80	ГОСТ
MPZ	22232 ACKMW33+H3132	140	290	80	ISO

Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 13528АМНК

Номер	d,мм	D,мм	B,мм	Отличия	Различия
13528	140	290	80/119
13528 А	140	290	80/119		Повышенной грузоподъёмности
13528 АН	140	290	80/119		Повышенной грузоподъёмности
13528 Л	140	290	80	Сепаратор из латуни
13528 Н	140	290	80/119
30-13528 А	140	290	80		Повышенной грузоподъёмности
40-13528 А	140	290	80		Повышенной грузоподъёмности
13528 АМН	140	290	80/119		Повышенной грузоподъёмности

Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 13528АМНК

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель МПЗ

МПЗ — Основные потребители продукции ОАО «МПЗ» – предприятия машиностроительной, горнодобывающей, металлургической, энергетической, строительной, нефтегазовой и оборонной промышленности. Подшипники с торговой маркой MPZ находят все более широкое применение у потребителей, делающих ставку на надежность и долговечность оборудования. Новые разработки «МИНСКОГО ПОДШИПНИКОВОГО ЗАВОДА», многие из которых уникальны и не имеют аналогов в мире, позволяют предприятию быть в топе ведущих мировых производителей подшипников и составлять серьезную конкуренцию на рынке.

Классификация:

Основной тип - роликовый радиальный сферический;
Тела качения - ролики;
Нагрузка - радиальная;
Форма роликов - бочкообразные;
Тип - сферический;

Прочие характеристики:

Номер по ГОСТ - 13528амнк;
Размер (d1) - 196 мм.;
Размер (r5 min.) - 3 мм.;
Размер (D1) - 252.2 мм.;
Размер (L) - 119;
Количество дорожек качения - 2;
Уплотнение - нет;
Размер (b1) - 14 мм.;

Габаритные и посадочные размеры:

Внутренний диаметр - 140 мм;
Внешний диаметр - 290 мм;
Ширина (высота) (B) - 80.0 мм.;
Масса - 30.46 кг;
Ширина наружной обоймы (C) - 80.0 мм.;

Пропускная способность:

Грузоподъемность динамическая - 868 кн;
Грузоподъемность статическая - 1243 кн;
Частота вращения предельная при пластичной смазке - 1400 об/мин;
Частота вращения предельная при жидкой смазке - 1800 об/мин;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.29;
Расчетный коэффициент (Y0) - 2.24;
Расчетный коэффициент (Y1) - 2.29;
Расчетный коэффициент (Y2) - 3.4;
