Роликовый подшипник 22232 ACKMW33+H3132

Подшипник 22232 ACKMW33+H3132 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22232, размер 140*290*80 мм.
Отечественный аналог - 13528АМНК.

Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 140 мм
Наружный диаметр: 290 мм
Ширина: 80 мм
Масса: 30.46 кг

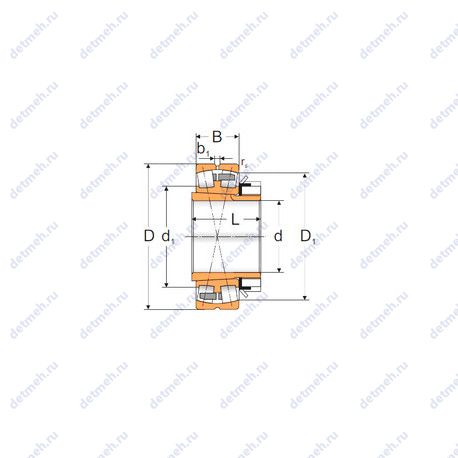

Подшипник 22232 ACKMW33+H3132 чертеж — Чертеж подшипника 22232 ACKMW33+H3132

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс AC — Однорядный радиально-упорный шарикоподшипник с углом контакта 25° Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 22232 ACKMW33+H3132

Производитель MPZ

Пропускная способность:

Частота вращения предельная при пластичной смазке - 1400 об/мин;
Частота вращения предельная при жидкой смазке - 1800 об/мин;
Грузоподъемность статическая - 1243 кн;
Грузоподъемность динамическая - 868 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 3.4;
Расчетный коэффициент (Y1) - 2.29;
Расчетный коэффициент (Y0) - 2.24;
Расчетный коэффициент (e) - 0.29;

Прочие характеристики:

Размер (b1) - 14 мм.;
Размер (d1) - 196 мм.;
Размер (D1) - 252.2 мм.;
Размер (r5 min.) - 3 мм.;
Размеры. мм - 140x290x80.0;
Уплотнение - нет;
Количество дорожек качения - 2;
Размер (L) - 119;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 22232 ackmw33+h3132;
Форма роликов - бочкообразные;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 80.0 мм.;
Ширина (высота) (B) - 80.0 мм.;
Внешний диаметр - 290. мм;
Внутренний диаметр - 140. мм;
Масса - 30.46 кг;
Высота. мм - 80.0;

В таблице приведены основные размеры подшипника 22232 ACKMW33+H3132, технические характеристики и номинальные значения.

Таблица модификаций подшипника 22232 ACKMW33+H3132

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
22232	Основное исполнение.	160	290	80	23.5
22232B	Роликовый радиальный сферический подшипник, двухрядный.	160	290	80	22.7
22232E	Роликовый радиальный сферический подшипник, двухрядный.	160	290	80	23.7
22232R	Роликовый радиальный сферический подшипник, двухрядный.	160	290	80	23.4
22232C	Роликовый радиальный сферический подшипник, двухрядный.	160	290	80	24.85
22232 K	Коническое внутреннее отверстие, конусность 1:12.	160	290	80	23.5
22232BK	Коническое внутреннее отверстие, конусность 1:12.	160	290	80	22.2
22232RK	Коническое внутреннее отверстие, конусность 1:12.	160	290	80	22.9
22232CJ	Штампованный сепаратор из стального листа.	160	290	80	23.1
22232E2	Роликовый радиальный сферический подшипник, двухрядный.	160	290	80	24
22232CK	Коническое внутреннее отверстие, конусность 1:12.	160	290	80	23.31
22232EK	Коническое внутреннее отверстие, конусность 1:12.	160	290	80	23.7
22232A2X	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	160	290	80	23.8
22232E2K	Коническое внутреннее отверстие, конусность 1:12.	160	290	80	24
22232RHA	Роликовый радиальный сферический подшипник, двухрядный.	160	290	80	21.9
22232MBK	Коническое внутреннее отверстие, конусность 1:12.	160	290	80	22.27
22232 E1	Роликовый радиальный сферический подшипник, двухрядный.	160	290	80	23.3
22232 E1K	Коническое внутреннее отверстие, конусность 1:12.	160	290	80	22.4
22232CDE4	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	160	290	80	23.1
22232 W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	22.5
22232MW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	22.5
22232RHAK	Коническое внутреннее отверстие, конусность 1:12.	160	290	80	21.4
22232A2XK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	160	290	80	23.8
22232YMW33	Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	23.1
22232EMW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	23.21
22232CDKE4	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12.	160	290	80	23.1
22232EAW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	22.45
22232CJW33	Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	23.1
22232 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	22.5
22232 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	22.5
22232CKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	24.6
22232KCJW33	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	23.1
22232EMKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	22.85
22232-E-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	22.7
22232KYMW33	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	23.1
22232EAKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	21.93
TL22232CDE4	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	160	290	80	23.1
22232 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	22.5
22232YMW33C3	Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	23.1
22232 CC/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	160	290	80	22.5

Модификации подшипника 22232 ACKMW33+H3132 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 22232 ACKMW33+H3132

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
МПЗ	13528АМНК	140	290	80	ГОСТ
MPZ	22232 ACKMW33+H3132	140	290	80	ISO

Аналог подшипника 22232 ACKMW33+H3132 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
