Подшипник 40-13528 ГОСТ

Модификация 40-13528 — это отечественный роликовый радиальный подшипник, двухрядный, с закрепительной втулкой, основное конструктивное исполнение - 13528.
Импортный аналог - 22232CAKC4H3132.
Размер подшипника: 140*290*119 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГПЗ-11
  3. Внутренний диаметрВнутренний диаметр: 140 мм
  4. Наружный диаметрНаружный диаметр: 290 мм
  5. ШиринаШирина: 119 мм
  6. МассаМасса: 30 кг

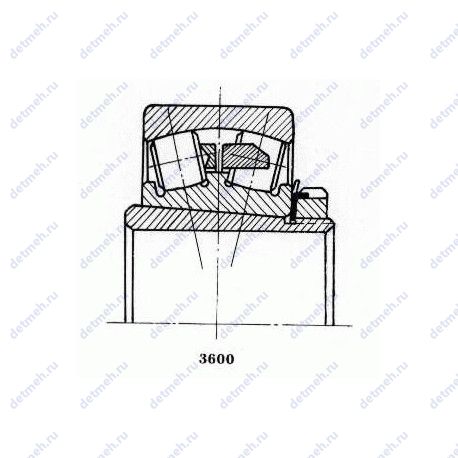

Подшипник 40-13528 чертеж

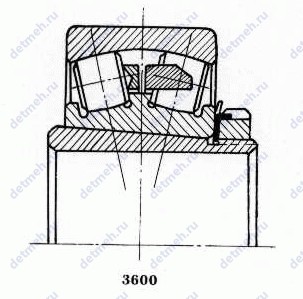

Чертеж подшипника 40-13528

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 40-13528

НомерТехнические требованияd,ммD,ммB,ммm,кг
13528Основное исполнение.14029080/11930
13528 АПовышенная грузоподъемность
14029080/11930
13528 АНПовышенная грузоподъемность
Детали из теплостойкой стали
14029080/11930
13528 ЛСепаратор из латуни.
1402908030
13528 НДетали из теплостойкой стали
14029080/11930
13528АМНКПовышенная грузоподъемность
Модифицированный контакт.
Детали из теплостойкой стали
1402908030.46
30-1352814029011930
30-13528 АПовышенная грузоподъемность
1402908030
30 13528 АНПовышенная грузоподъемность
Детали из теплостойкой стали
14029011930
40-13528 АПовышенная грузоподъемность
1402908030
13528 АМНПовышенная грузоподъемность
Модифицированный контакт.
Детали из теплостойкой стали
14029080/11930
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 40-13528

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
30-13528140290119
30 13528 АН140290119Повышенной грузоподъёмности
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 40-13528

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-11

ГПЗ-11 — ОАО "Минский подшипниковый завод"

Классификация:

  • Основной тип - роликовый радиальный сферический;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Тип - сферический;
  • Форма роликов - бочкообразные;

Прочие характеристики:

  • Номер по ГОСТ - 40-13528;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 140 мм;
  • Внешний диаметр - 290 мм;
  • Ширина (высота) (B) - 119 мм.;
  • Масса - 30 кг;
  • Ширина наружной обоймы (C) - 80 мм.;
×
