Роликовый подшипник 24013-2RS5W/VT143
Подшипник 24013-2RS5W/VT143 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 24013, размер 65*100*35 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 65 мм
Наружный диаметр: 100 мм
Ширина: 35 мм
Масса: 0.95 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс 2RS — Контактные уплотнения типа RS с обеих сторон подшипника Суффикс W — Без кольцевой канавки и смазочных отверстий в наружном кольце Суффикс VT143 — Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения)
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 24013-2RS5W/VT143
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Пропускная способность:
- Статическая грузоподъемность (C0): 173 кн
- Предельная частота вращения: 2600 об/мин
- Динамическая грузоподъемность (C): 137 кн
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 24013-2rs5w/vt143
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y)2: 3.7
- Расчетный коэффициент (Y)1: 2.5
- Расчетный коэффициент (Y)0: 2.5
- Расчетный коэффициент (e): 0.27
Прочие характеристики:
- da min.: 71 мм
- d2: 71.6 мм
- Da max.: 94 мм
- r1.2 min.: 1.1 мм
- Размер сопряженных деталей (ra max.): 1 мм
- Размер сопряженных деталей (da max): 71.5 мм
- Размер (D1): 93.5 мм
- Граничная нагрузка по усталости (Pu): 20.4 кн
- Размеры. мм: 100x65x35

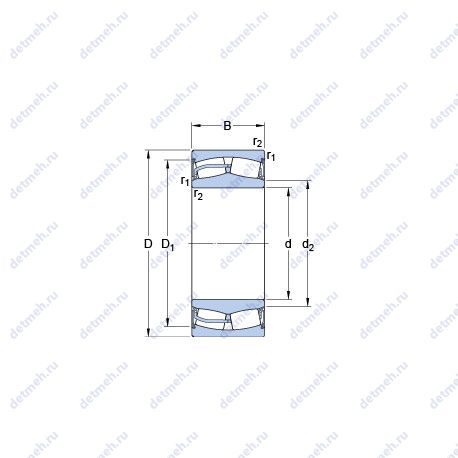

Габаритные и посадочные размеры:
- Ширина (высота) (B): 35 мм
- Внутренний диаметр (d): 65 мм
- Наружный диаметр (D): 100 мм
- Масса: 0.95 кг
- Высота. мм: 35
- Внешний диаметр: 65 мм
- Внутренний диаметр: 100 мм
В таблице приведены основные размеры подшипника 24013-2RS5W/VT143, технические характеристики и номинальные значения.
Таблица модификаций подшипника 24013-2RS5W/VT143
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 24013 | Основное исполнение. | 65 | 100 | 35 | 0.95 |
| 24013 K30 | Коническое внутреннее отверстие, конусность 1:30. | 65 | 100 | 35 | 0.95 |
| 24013 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 100 | 35 | 0.95 |
| 24013 CCK30/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 65 | 100 | 35 | 0.93 |
| 24013-2CS5W/VT143 | Без кольцевой канавки и смазочных отверстий в наружном кольце. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 65 | 100 | 35 | 0.95 |
Модификации подшипника 24013-2RS5W/VT143 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
