Роликовый подшипник 240/1180 CAF/W33
Подшипник 240/1180 CAF/W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 240/1180, размер 1180*1660*475 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 1180 мм
Наружный диаметр: 1660 мм
Ширина: 475 мм
Масса: 3311 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

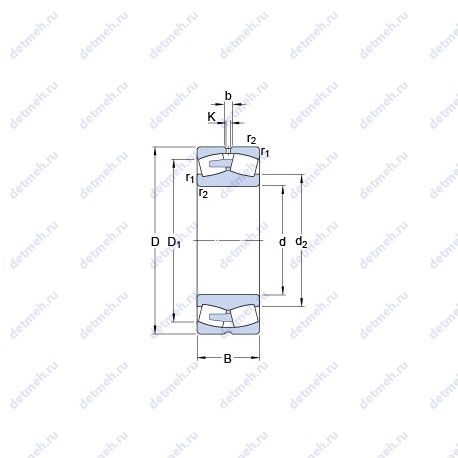

Таблица размеров и характеристик подшипника 240/1180 CAF/W33
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер (D1): 1507 мм
- da min.: 1200 мм
- K: 12 мм
- b: 22.3 мм
- d2: 1325 мм
- Da max.: 1626 мм
- r1.2 min.: 9.5 мм
- Размер сопряженных деталей (ra max.): 8 мм
- Граничная нагрузка по усталости (Pu): 3050 кн
- Размеры. мм: 1660x1180x475
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 240/1180 caf/w33
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y)2: 3.9
- Расчетный коэффициент (Y)1: 2.6
- Расчетный коэффициент (Y)0: 2.5
- Расчетный коэффициент (e): 0.26
Пропускная способность:
- Предельная частота вращения: 220 об/мин
- Номинальная частота вращения: 130 об/мин
- Статическая грузоподъемность (C0): 58500 кн
- Динамическая грузоподъемность (C): 25471 кн
Габаритные и посадочные размеры:
- Ширина (высота) (B): 475 мм
- Внутренний диаметр (d): 1180 мм
- Наружный диаметр (D): 1660 мм
- Масса: 3311 кг
- Высота. мм: 475
- Внешний диаметр: 1180 мм
- Внутренний диаметр: 1660 мм
В таблице приведены основные размеры подшипника 240/1180 CAF/W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 240/1180 CAF/W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 240/1180B | Роликовый радиальный сферический подшипник, двухрядный. | 1180 | 1660 | 475 | 3220 |
| 240/1180YMD | Штампованный сепаратор из листовой латуни. | 1180 | 1660 | 475 | 3190 |
| 240/1180CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 1180 | 1660 | 475 | 3180 |
| 240/1180BK30 | Коническое внутреннее отверстие, конусность 1:30. | 1180 | 1660 | 475 | 3170 |
| 240/1180CAK30E4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:30. | 1180 | 1660 | 475 | 3180 |
| 240/1180 CAK30F/W33 | Коническое внутреннее отверстие, конусность 1:30. Механически обработанный сепаратор из стали или специального чугуна. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 1180 | 1660 | 475 | 3311 |
Модификации подшипника 240/1180 CAF/W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 240/1180CAE4 | 1180 | 1660 | 475 | |||
| 240/1180CAK30E4 | 1180 | 1660 | 475 | Проточка на внешнем кольце для смазки | ||
| 240/1180B | 1180 | 1660 | 475 | |||
| 240/1180BK30 | 1180 | 1660 | 475 | Проточка на внешнем кольце для смазки | ||
| 240/1180 CAK30F/W33 | 1180 | 1660 | 475 | Проточка на внешнем кольце для смазки | ||
| 240/1180YMD | 1180 | 1660 | 475 |
